基于實時仿真平臺HiGale的控制半實物仿真系統由通用化的實時仿真機、仿真管理計算機、通訊網絡等組成，可以實現控制系統的快速控制原型仿真（RCP）功能要求，此外，該系統還具備可與真實物理設備連接的適配器接口，可以實現硬件在回路（HIL）仿真功能。
方案描述：
方案描述：

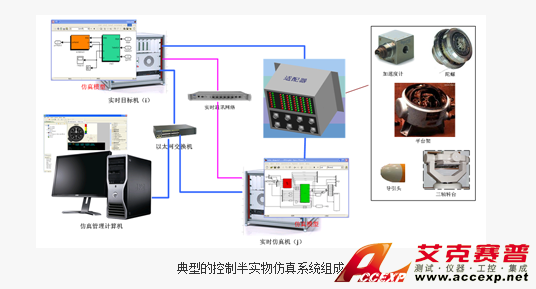

基于HiGale的閉環控制半實物仿真系統主要包括如下組成部分：
• 實時仿真機（單個/多個）；
• 仿真管理計算機（運行仿真管理軟件）；
• 通訊網絡；
• 適配接口（根據實際物理設備接口定義進行配置或定制）。
半實物仿真系統采用上下位機架構，上位機即為系統組成中的仿真管理計算機，下位機即為實時仿真機。根據用戶的具體應用，下位機可以是單臺實時仿真計算機，或多臺互聯的分布式實時仿真計算機，各實時仿真計算機之間通過實時通訊網絡進行數據交互。實時仿真機與物理設備之間的數據交互通過接口適配器實現。仿真模型可使用Simulink或Rhapsody搭建，也可以采用C語言實現。通過仿真管理軟件的模型剖析功能，能夠?qū)⒛Ｐ瓦M行剖析編譯后自動下載到實時仿真計算機進行實時仿真解算。
產品主要特點
• 提供完整的RCP、HIL集成仿真環境，方便用戶完成各階段產品測試驗證工作；
• 優秀的專業集成技術，將仿真管理軟件、實時仿真機、物理設備、實際產品有機地集成在一起，可高效率完成產品集成測試驗證；
• 支持多種實時仿真平臺，包括VxWorks、QNX、RT-Linux、xPC Target等；
• 支持Simulink、Rhapsody模型自動剖析、下載到實時仿真機；
• 可進行實時仿真過程中的數據監控、在線調參；
• 接口類型豐富，包括A/D、D/A、DIO、RS422、ARINC429、1553B、CAN、AFDX、光纖反射內存網接口、以太網接口等，滿足模擬設備和產品接口要求；
• 采用分布式仿真集中監控，系統架構簡潔，根據用戶需求定制操作界面，將用戶實驗流程定制到系統中，操作便捷友好；
• 針對各類控制系統提供應用Demo，體現實時仿真機與轉臺、控制器、舵機、慣導等控制系統的真實產品的連接示例，便于用戶快速熟悉使用系統開展各自工作。
