初級篇續 照明的理論知識

2017-05-11

為什么照明是重要的?
  下圖所示是對于鋁制容器上的刻印字符進行檢查時的圖像。圖像①采用了一般的環形燈,而圖像②則是在考慮到工件特點及照明效果的前提下,采用了圓頂照明。可以看到,照明效果對刻于印檢查的效果造成了很大的影響

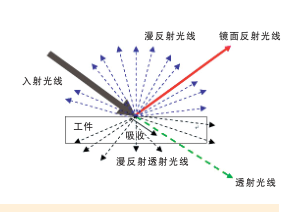

3 - 2 選擇照明:第一步(鏡面反射、漫反射與透射)
LED 照明種類繁多,大體上可以分為如下三種。

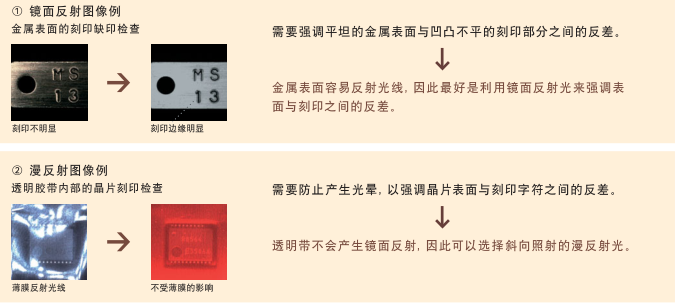

① 鏡面反射型:
鏡頭接收的光線是來自拍攝對象的鏡面反射光線。
② 漫反射型:
避開來自拍攝對象的鏡面反射光,而接收整體、均一的光線。

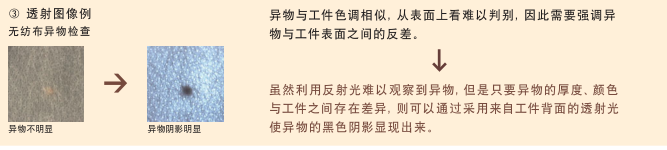

③ 透射型:
接收來自拍攝對象背景的光線。是一種檢測輪廓的照明方式



  選擇照明的第一步是根據工件的形狀及檢查目的,確定鏡面反射、漫反射、透射等照明方式。下一步是選擇照明的尺寸及光線顏色,以確保所得到的圖像適于檢查目的。

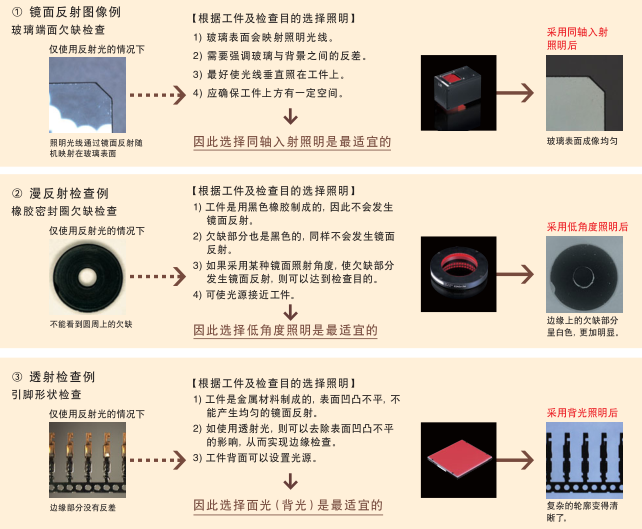

3 - 3 選擇照明:第二步(確定照明方法與光線形狀)

3.3要點
  在選擇了鏡面反射、漫反射或透射等照明方式后,根據檢查目的、背景、周圍環境等確定照明類型。一般說來,鏡面反射可選擇同軸入射照明、環形照明或棒型照明,漫反射可選擇低角度照明、環形照明
或棒型照明,透射可選擇面照明或棒型照明。其中環形照明及棒型照明的設置距離更加靈活,因此應用范圍更廣。

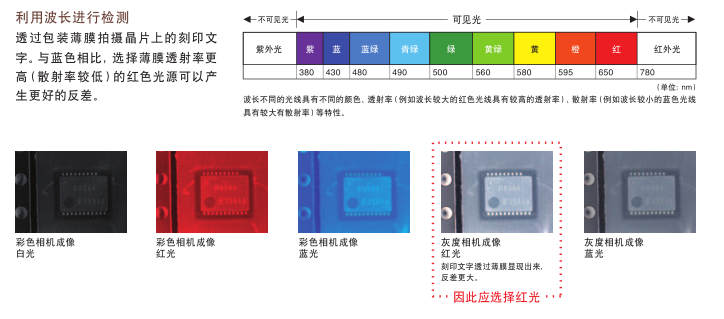

3 - 4 選擇照明:第三步(決定光線顏色及波長)

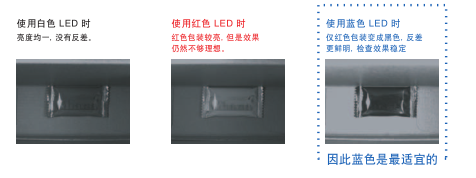

  最后根據工件及背景來選擇光源顏色。使用彩色照相機時一般會使用白光。如果使用黑白照相機,則需要掌握下面介紹的知識。利用補色進行檢測為了檢測紙箱中是否有紅色包裝的點心,分別使用了白色、紅色及黑色的 LED 光源。下圖所示為三種光源造成的對比度差異

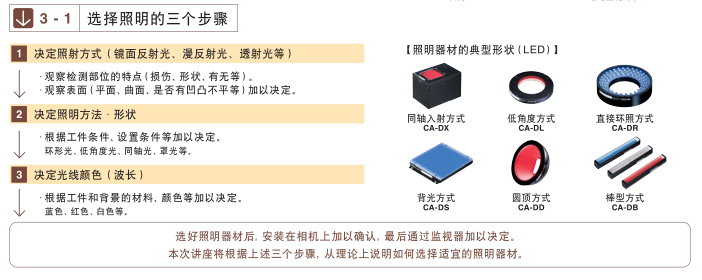

初 級 篇續(照明 選 擇篇)總 結
選擇適宜的光源可以得到良好的拍攝效果,從而有利于提高圖像處理效果。
選擇光源時有一定的規律可循。一般說來,可按照下列步驟選擇最理想的光源。
① 決定鏡面反射、漫反射、透射
② 決定光源形狀(制式)和尺寸
③ 決定光源顏色(波長
