使用R&S FSW和SMW200A 進行衛星雜散測量

2024-01-22

在設計、驗證和制造射頻及微波設備時,有必要使用頻譜分析儀搜索雜散。

衛星應用中的發射機和接收機設備必須滿足極其嚴苛的雜散限值。這就意味著要在寬頻率范圍內檢測極低電平的雜散。一般情況下,需要使用窄分辨率帶寬 (RBW) 以便在高靈敏度下進行測量,但這樣一來,測量時間要長得多。即使采用配備 FFT 濾波器的快速頻譜分析儀,雜散檢測也可能花費數小時甚至數天。

一種新型雜散檢測算法可自動執行雜散測量并提高測量速度。

R&S?FSW-K50 雜散測量應用可通過三步法檢測并確定雜散。首先通過快速掃描測定最佳 RBW。然后進行二次掃描檢測可能的雜散。每個已知雜散頻率的最終高速搜索可確定峰值是實際雜散、噪聲偽像還是分析儀內部雜散。最后一步,進一步降低 RBW 以滿足信噪比要求。

R&S?FSW-K50 雜散測量應用的測量流程

1.頻譜視圖和噪聲基底估算

  • 預計測量時間

  • 帶最佳 RBW 的分段表格

2.雜散檢測

  • 雜散檢測限值通過 / 失敗

  • 初步雜散表格

3.雜散點搜索

  • 通過 / 失敗

  • 最終雜散表格

  • 優化的 RBW(如需)

01

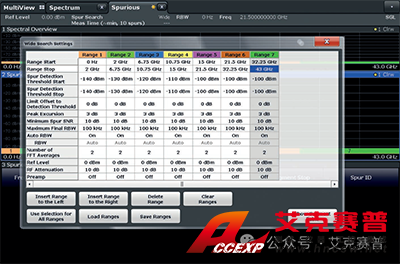

寬范圍雜散搜索的測量設置。在每個頻率分段范圍的均可配置參數。

與傳統的雜散測量應用相比,R&S?FSW-K50 具備多種優勢:

  • 雜散檢測速度比現有頻譜分析儀快 30 倍,尤其是在低RBW 的情況下

  • 根據允許的雜散水平最大值和所需信噪比自動計算 RBW

  • 具備兩種不同的測量模式:適用于未知雜散場景的寬范圍檢測,以及適用于特定頻率的定向檢測

02

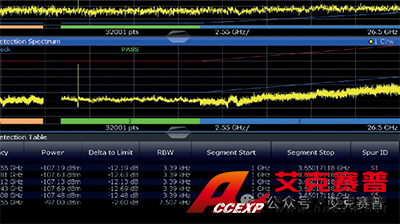

雜散測量應用結果屏幕。

03

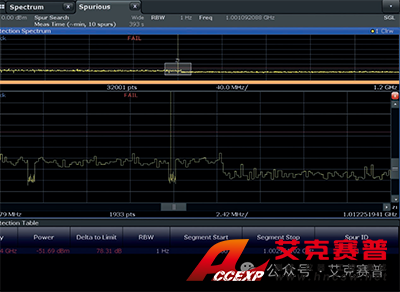

縮放雜散點搜索。降低雜散的 RBW 以減少噪聲基底并滿足用戶設定的 SNR 要求,同時測定峰值是否為真正的雜散。
