日本日置HIOKI 3561 電池測試儀采用交流四端子法，電阻測量要扣除導線電阻以及導線與測試物之間的接觸電阻。下面說明交流四端子法的原理。

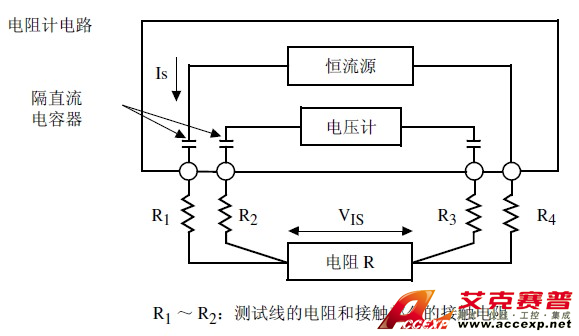

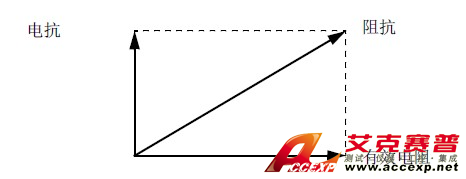

通過3561的SOURCE 端子向測試物輸入交流電流IS。在SENSE 端子上測量因測試物的阻抗產生的電壓降VIS。此時，由于SENSE 端子連接在內部高阻抗電壓計上，因此導線電阻和接觸電阻R2、R3 上幾乎沒有電流流過。因此，電阻R2、R3 基本沒有電壓降。這樣，就消除了導線和接觸電阻的電壓降，使其可以忽略不計。根據同步檢波法，3561將測試物的阻抗劃分為有效電阻和電抗，并且僅顯示有效電阻。
如果導線的電阻、測試物與導線之間，或導線與本儀器之間的接觸電阻過大，本儀器則不能向測試物通入正常的電流。在這種情況下會產生測試異常，電阻測量顯示變為“----－”。
