實驗室級標準/參考加速度傳感器如何正確選擇
2020-07-16
加速度傳感器標定可以使用絕對法或比較法標定。比較常見的系統是使用背靠背比較法校準，這種校準系統需要一個參考傳感器作為基準來計算被測傳感器的參數。參考傳感器是整個系統中非常關鍵的部件，它的特性將決定了被測傳感器的測試參數的準確性及可靠性。常見的參考傳感器有電荷加速度傳感器，ICP®/IEPE加速度傳感器以及變電容加速度傳感器。
選擇參考傳感器需要注意的幾點：
參考傳感器的靈敏度：
參考傳感器的純靈敏度在允許的范圍內越大，可測量低g值就越小，這樣在低頻校準時，系統的信噪比就越高, 信噪比通常要3倍（10dB）或以上。
參考傳感器的諧振頻率：
參考傳感器的諧振頻率直接決定了系統可用的線性頻率范圍，通?？捎镁€性范圍定義為諧振頻率Fn的20%~50%。
參考傳感器的年穩定性：
顯而易見，參考傳感器越穩定，校準系統越穩定，不確定度越?。籈ndevco®參考傳感器2270/2270M8靈敏度每年的變化小于±0.2%。
參考傳感器的安裝方式：

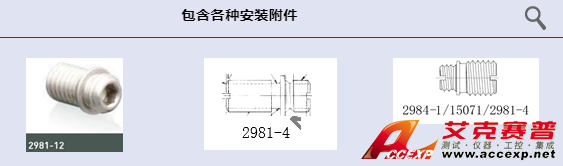

傳感器校準時，安裝方式是非常關鍵的要素，傳感器安裝方式會直接影響頻率響應。
參考傳感器和系統的匹配性：
參考傳感器可以是電荷型加速度傳感器，ICP®/IEPE加速度傳感器以及變電容加速度傳感器，根據系統的信號適調儀選擇合適的類型傳感器；
常用的參考傳感器有電荷型加速度傳感器和ICP®/IEPE加速度傳感器，這兩種加速度傳感器一般可以共享同樣的信號試調儀，如PCB®產品9155D-443；
變電容加速度傳感器通常做為低頻振動臺（<1Hz）的參考傳感器， 這種傳感器需要差分信號試調儀；

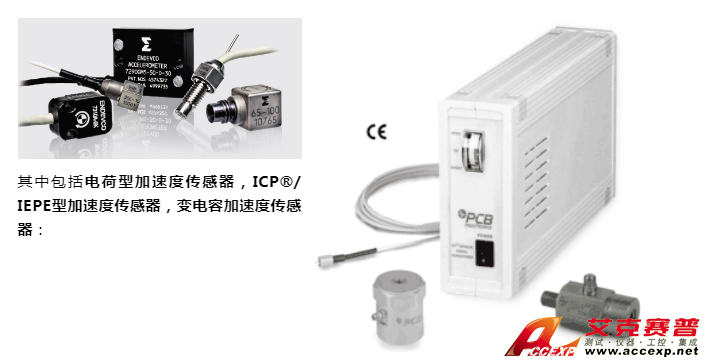

PCB® /Endevco® 提供了多種實驗室使用的參考傳感器
電荷型加速度傳感器

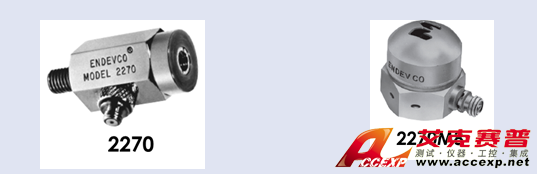

兩種傳感器都使用Endevco®的晶體P-10， 性能非常穩定， 諧振頻率高，安裝方式多樣化，可使用不同螺紋規格的傳感器。
-
背靠背比較法校準的實驗室級別的一級標準加速度傳感器
-
穩定的P-10 晶體材料
-
提供100Hz可追溯NIST的絕對法校準的數據
-
電荷靈敏度年穩定性 最大±0.2% /年
-
2270可作為沖擊和振動參考傳感器
-
2270可選擇信號地和外殼絕緣或連接
-
2270M8電氣絕緣
ICP®/ IEPE 加速度傳感器

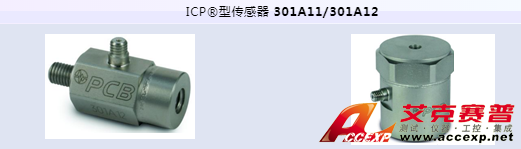

不需要電荷轉換器,可以使用非低噪處理的同軸電纜。301A11/(1/4-28螺紋)，301A10（10-32螺紋）作為中頻振動臺的參考傳感器，301A12作為沖擊臺的參考傳感器。
Endevco®的7751-500是ICP®/IEPE傳感器，靈敏度高達500mV/g, 低頻響應可低至0.1Hz, 可作為低頻振動臺校準系統的參考傳感器。
VC變電容加速度傳感器
如果您對以上產品有興趣歡迎致電Chroma湖南區域代理商長沙艾克賽普儀器設備有限公司0731-84284278.， 我們將竭誠為您服務。
