ACLT-6075 系統阻抗網絡模擬裝置的產品介紹
1. 產品用途和說明
群菱公司是中國唯一生產大功率太陽電池方陣測試儀、大功率逆變器孤島防護測量專用精密負載等產品的專業廠家，擁有雄厚的技術開發能力和良好的售后服務。根據EN/IEC61000-3-3和IEC60725標準，EN/IEC61000-3-11標準，對公用低壓供電系統產生的電壓波動和閃爍進行限制，及GB/T17626.14-2005關于電壓波動和閃爍抗擾度的實驗要求，群菱公司于2011年推出最新開發研制的ACLT-6075系統阻抗網絡模擬裝置，用于受試設備的電壓變化、電壓波動和閃爍的評定。ACLT-6075系統阻抗網絡模擬裝置主要用于連接到公共低壓供電系統，且有規定連接條件的電氣和電子設備進行諧波/閃爍分析時，提供符合電磁兼容性(EMC) IEC 61000部分中EN 61000-3-3 和EN 61000-3-11所要求的Zref 阻抗值。同時提供對被測電氣和電子設備進行數據的采集、分析和數據傳輸，保證測試條件的完整。
ACLT-6075 系統阻抗網絡模擬裝置前置LED面板實時顯示正在輸出的阻抗，可通過安裝有專用軟件的微機遠程操作控制。ACLT-6075系統阻抗網絡模擬裝置和安裝有專用軟件的微機配合使用，可以進行單相或三相被測設備的諧波和閃爍測量。
ACLT-6075系統阻抗網絡模擬裝置，提供符合EN/IEC61000-3和EN/IEC61000-3-11標準要求的兩種不同的阻抗值。其中Zref阻抗值能提供EN/IEC61000-3-3和IEC60725標準對阻抗測量所要求的阻抗值，Ztest阻抗值能提供對需要連接到供電電流大于100A的公共低壓配電系統上額定電流大于16A的被測設備進行測試所需要的阻抗值。
對于EN/IEC61000-3-3和IEC60725標準對三相被測設備測試的要求，能夠提供：相線阻抗為0.24ohm+j0.15ohm，零線阻抗為0.16ohm+j0.10ohm，非飽和空氣線圈電感值可手動調節。
對于EN/IEC61000-3-11標準對三相被測設備測試的要求，能夠提供：Zref，相線阻抗為0.24ohm+j0.15ohm，零線阻抗為0.16ohm+j0.10ohm；Ztest，相線阻抗為0.15ohm+j0.15ohm，零線阻抗為0.10ohm+j0.10ohm，非飽和空氣線圈電感值可手動調節。具體試驗圖示參見下圖。

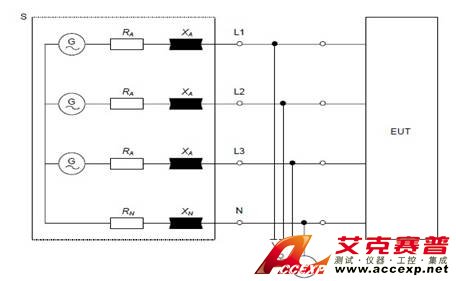

EUT 受試設備
M 測量設備G 符合IEC 61000-3-3的6.3要求的電壓源
S 由電源電壓發生器G和參考阻抗Z組成的供電電源,，其中Z包含：RA、RN和XA、XN，這些元件包含實際的發生器阻抗。
對于Zref的試驗：
RA=0.24Ω XA=j0.15Ω 50HZ
RN=0.16Ω XN=j0.10Ω 50HZ
對于Ztest的試驗
RA=0.15Ω XA=j0.15Ω
RN=0.10Ω XN=j0.10Ω
依據GB/T17626.14-2005關于電壓波動和閃爍抗擾度實驗的等級要求，如下圖二，受試設備的波動和閃爍抗擾度試驗應至少滿足GB/T17626.14-2005試驗等級2的要求。
注：Un是標稱電壓。

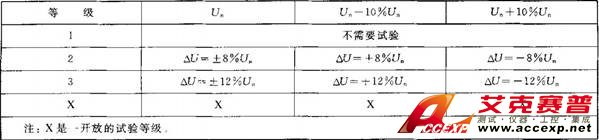

電壓階躍幅值按下列要求選擇：
等級1：不需要試驗。
等級2：△U=8%Un，連接到公用網絡或其他輕騷擾網絡的設備，該試驗等級適用于第2類環境。
等級3：△U=12%Un，連接到重騷擾網絡的設備（即工業網絡），該試驗等級適用于第3類環境。
對于其試驗結果的評定，應符合GB/T17626.14-2005中a類要求，即在制造商、委托方或購買方規定的限值內性能正常。由制造商提出的技術規范可以規定對EUT產生的某些影響是不重要的，因而是可接受的試驗效應。
2. 產品特點：
1）產品滿足IEC/EN 61000-3-3及IEC61000-3-11標準的試驗測試要求。
2）產品內置關鍵阻性元件與感性元件，性能穩定，滿足長時間測量并保證精度。
3）輸入、輸出接線端口形式豐富，可適用于多種連接方式，使連接操作簡單可靠。
4）控制方式共有三種“使用RS485或RS232傳輸線”、“使用專用控制線纜”、“手動操作”。
5）測試協議選擇轉換靈活，測試中可在線隨時進行，均不會對設備產生損壞，有“EN 61000-3-3、EN 61000-3-11、直通”三種狀態
6）采用專業測量儀表、功能多，設置靈活度高?？赏瑫r進行“單相或三相真有效值電壓、電流、頻率、有功功率、無功功率、視在功率，諧波測量、電壓電流不平衡度”等參數，可進行多種參數的分析。
7）噪音低，適用于室內工作。外觀尺寸：750mm*600mm*1790mm長寬高。
8）功率余量大，電流短時最大可達160A。

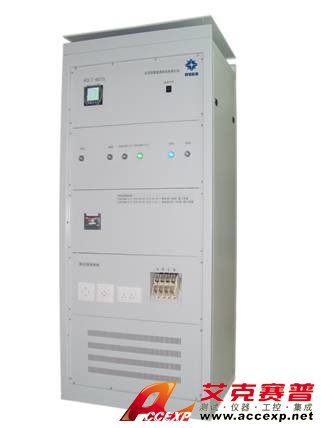

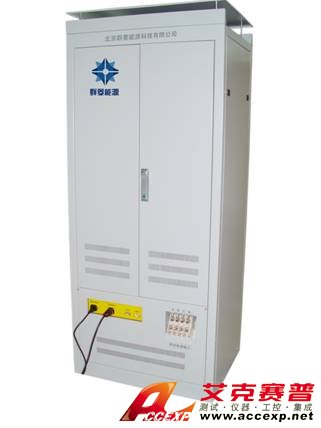

三． ACLT-6075 系統阻抗網絡模擬裝置的產品外觀圖。
四、參考測試標準
1. GB17625.3-2000 電磁兼容 限值 對額定電流大于16A的設備在低壓供電系統中產生的電壓波動和閃爍的限制
2. GB17625.2-2007電磁兼容+限值+對每相額定電流≤16A且無條件接入的設備在公用低壓供電系統中產生的電壓變化
3. IEC61000-3-3:2005電磁兼容限值對每相額定電流≤16電壓波動和閃爍的限制
4. IEC61000-3-11:2000電磁兼容性(EMC)--第3-11部分:極限--在公共低壓供電系統的電壓變化,電壓波動和閃變限度--額定電流小于等于75A和受輔助設連接支配設備
