PV-0126并網逆變器安全特性分析儀

名稱:電池測試儀

品牌:

型號:

簡介:PV-0126儀器按照IEC62109-2以及VDE0126-1-1的測量要求設計,綜合了IEC標準阻性殘余電流和VDE標準容性殘余電流要求的測試功能,還按照IEC62109-2標準的規定,增加了人體接觸電流、絕緣阻抗的測量。 PV-012...

  • 產品介紹

PV-0126儀器按照IEC62109-2以及VDE0126-1-1的測量要求設計,綜合了IEC標準阻性殘余電流和VDE標準容性殘余電流要求的測試功能,還按照IEC62109-2標準的規定,增加了人體接觸電流、絕緣阻抗的測量。
    PV-0126儀器在設計上采用了獨家研發的可調節的阻性電路與可調節的容性電路(主機內置),可在寬范圍內產生殘余電流,滿足IEC62109-2以及VDE0126-1-1的測試標準的要求,并具有實時、快速監測的功能,儀器的電壓電流采用數字雙排顯示,在測試殘余電流的同時可實時監測電壓。
    PV-0126配有二檔可調式外部電阻器,阻值可從10kΩ步進調整到999kΩ。
    PV-0126儀器設有二段輸出超限報警和繼電器控制輸出,用戶可自行設置報警電壓或電流,超過報警限時,儀器將自動切斷輸出,以保護操作測試人員安全和避免危險。本儀器出廠默認設置的報警限值為1.2A。
    PV-0126儀器內置有雙通道示波器,任何筆記本電腦在安裝專用程序后,利用USB測量線與本測量儀器連接,即可測量殘余電流的切離值及切離時間、頻率和電壓幅度、電壓波形等,并可在電腦筆記本上進行數據的后臺處理,包括下載數據,保存數據,打印數據。本測量儀器面板留有示波器Q9端口,與電腦筆記本連接后既是一個獨立的100MHz雙蹤示波器。該示波器參數可參見有關資料。
二\測量功能
1.      依據IEC62109-2可實現的絕緣阻抗、殘余電流的測試,具體有如標準中:
1)      4.201.2非接地和功能性接地逆變器PV陣列絕緣阻抗監測
4.201.2.1非接地逆變器PV陣列絕緣阻抗監測
4.201.2.2 功能性接地逆變器PV陣列絕緣阻抗監測
2)      4.201.3 陣列殘余電流監測
4.201.3.1.1. 隔離逆變器30mA接觸電流的型式試驗
4.201.3.1.2   隔離逆變器火災性殘余電流型式試驗
4.201.3.1.3   應用RCD的功能進行保護
4.201.3.1.4  通過殘余電流監測進行保護
(連續性殘余電流限制及保護,突入殘余電流限值及分斷時間限值)
2.         依據VDE0126-1-1標準可進行絕緣阻抗及殘余電流的測試,具體如:
1)      4.7.1太陽能發電設備特殊要求
2)      6.6殘余電流監測
6.6.2.2.2連續性容性殘余電流及觸發分斷時間測試
6.6.2.2.3阻性突入殘余電流及觸發分斷時間測試
6.6.2.2.4PV陣列端絕緣阻抗的測量
3.      按照IEC 990接觸電流和保護導體電流的測量原理進行測量阻性泄漏電流(接觸電流)、容性泄漏電流(接觸電流)測試,由數顯表讀取有效值數據和示波器觀測泄漏電流頻率和波形。方便工程師進行分析和設計改進。
4.      依據金太陽認證標準CGC/GF001:2010逆變器標準進行的測試,如下:
1)       5.6絕緣阻抗監測
2)       5.7殘余電流監測
5.7.1通用要求
5.7.2有隔離逆變器的30mA接觸電流型式試驗
5.7.3有隔離逆變器的著火漏電流型式試驗
5.7.4應用殘余電流監控裝置進行保護的要求及測試
5.7.5通過殘余電流監控的保護(連續殘余電流及突變殘余電流的限值及切離時間)
三、            測量參數
l        真有效值殘余電流(dc、ac值)
l        真有效值電壓
l        殘余電流、電壓分斷值及分斷時間
l        殘余電流/電壓波形及失真
l        PV陣列絕緣阻抗
四、            測量項目和量程
滿足IEC62109-2標準要求的測量項目有:
l        電阻性殘余電流:0-1000mA(調整步長為10%,配合標準規定范圍內0.85Vn-1.1Vn的工作電壓調整,可精確得到任一電流)。
l        被測逆變器功率:1-100kW
l        殘余電流頻率:10Hz-1000Hz
l        測量電壓:0-999.9V.r.m.s
l        人體感知電流:0-100mA
l        人體感知電流頻率:100kHz
l          絕緣阻抗:0-999kΩ
滿足VDE0126-1-1標準要求的測量項目有:
l        電阻性突變殘余電流:0-999.9mA(調整步長為10%,配合標準規定范圍內0.85Vn-1.1Vn的工作電壓調整,可精確得到任一電流)。
l        電容性殘余電流:0-999.9mA(調整步長為10%,配合標準規定范圍內0.85Vn-1.1Vn的工作電壓調整,可精確得到任一電流)。
五、            測量精度
l        電流/電壓:0.3%F.S.±2 digit
l        絕緣電阻:OhmRTD0.2%F.S.±1 digit
l        頻率(示波器):2%
l        采樣速率:1次/秒
六、            數字表頭顯示
l        最大顯示:電壓、電流9999
l        絕緣阻抗:1999
l        超量程顯示:O.L
l        極性顯示:“-”符號自動顯示
l        報警設置顯示999
七、            使用環境
l        溫度:0-50℃
l          濕度:≤80%R.H.(無冷凝)
l          示波器操作系統:Windows98/ME/2000/XP/VISTA
八、            安規說明
l        符合IEC61010/GB4793
l        本測量儀器為I類設備,使用時必須與帶保護地的電源連接。
l        電源插座熔斷器為F2A/250V,應按此規格進行更換。
l        耐壓強度:1500Va.c
l        絕緣阻抗:100MΩ/500Vd.c
九、           生產設計參考標準
l        IEC62109-2:2010《用于光伏發電系統的功率變換器的安全性,第2部分逆變器的特殊要求》。
l        VDE0126-1-1《德國標準-發電機和公共低壓網之間的自動開關設備》。
l        IEC 990《接觸電流和保護導體電流的測量方法》。
l        CGC/GF001:2010《并網光伏發電專用逆變器技術要求和試驗方法》。

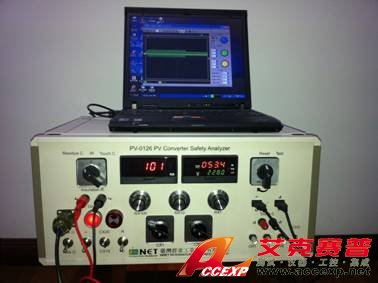

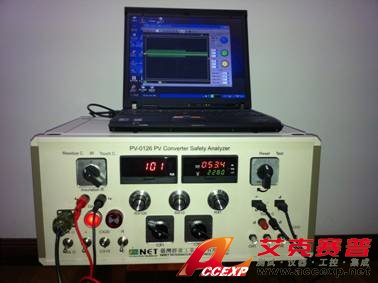

十、           產品外觀:(外觀尺寸490mm*340mm*240mm)
