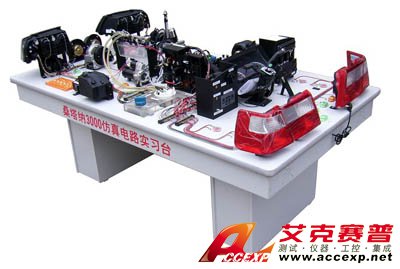

TSI 桑塔納3000型汽車電器電路實習臺
名稱：汽車測試儀
品牌：
型號：
簡介：本公司生產的汽車電器電路實習臺產品根據上海大眾桑塔納3000型轎車汽車電器電路的構造、原理，并結合大學汽車專業學科的教學實習之要求而設計的教學實習設備。
申請服務
- 產品介紹
本公司生產的汽車電器電路實習臺產品根據上海大眾桑塔納3000型轎車汽車電器電路的構造、原理，并結合大學汽車專業學科的教學實習之要求而設計的教學實習設備。TSI 桑塔納3000型汽車電器電路實習臺按照桑塔納轎車標準電器線路安裝而成。配有全車電線束，儀表盤，各種開關、前后燈光分電路、點火線圈、發動機電腦、傳感器、繼電器、中央線路板、節氣組件等等。均用實車實物裝成，集汽車線路安裝、故障檢測排除、構造演示為一體、是最新車型的仿真電路學生實習臺。通過TSI 桑塔納3000型汽車電器電路實習臺的實習，提高學生對本車型及相關汽車電器部分的總體認識、提高動手能力、達到理論與實踐相結合。
一、 TSI 桑塔納3000型汽車電器電路實習臺產品結構：
該實習臺按照汽車標準電器電路布局，線路走向明析，外形美觀，操作簡單、方便，并結合部分模型使其透明直觀。本設備包含：點火系、電源起動、儀表 、照明和信號、其它電器等五部分組成，其中實物：實習臺（木制）、起動機、電瓶、點火線圈、前后照明系統、組合開關、儀表盤、繼電器、分電器、線路等。透明模型：發電機（不發電）。本產品四缸點火一目了然，噴油燈光演示，設備運轉速度可調。
二、TSI 桑塔納3000型汽車電器電路實習臺產品功能：
可進行桑塔納3000型電控汽油噴射系統的實驗教學，實習臺按照汽車標準電器線路用實物安裝而成。
1、燈光照明系由各實物開關和模擬開關等控制，可設置線路故障。
2、起動充電系可用萬用表檢測各線路接頭電壓及電流，可設置線路故障。
3、發動機點火系可直觀火花塞點火情況，并可設置相應故障。
4、發動機燃油供給系配有透明有機玻璃油箱與透明回油管路，可直觀各噴油器噴油過程，節氣門對噴油量的作用，噴油泵斷路故障等。
5、儀表信號通過各傳感器采用模擬信號，并可設置相應故障。
6、教師可對實驗臺上任何一部件設置故障由學生通過萬用表及專用檢測設備檢測出故障原因后排除故障。
三、 TSI 桑塔納3000型汽車電器電路實習臺規格：
外形：2200×1200×900mm.
重量：120kg
電源：220V
功率：200W
