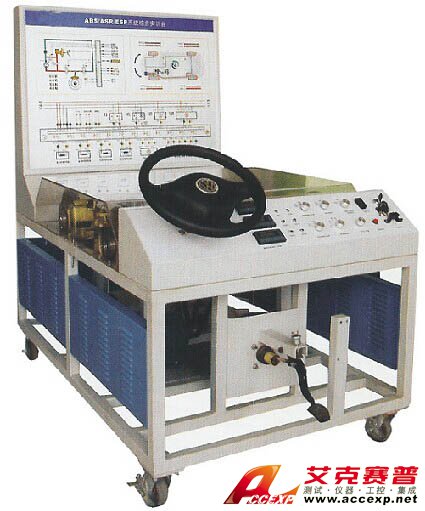

TSI QC327型ABS/ESP制動系統實訓臺

名稱:汽車測試儀

品牌:

型號:

簡介:TSI QC327型ABS/ESP制動系統實訓臺以桑塔納3000防抱死制動系統實物為基礎,由移動臺架、控制臺和測量面板三部分組成。適用于中高等職業學院和培訓機構的汽車ABS/EBD系統構造與維修實訓教學,能夠滿足對ABS/EBD系統的結構、...

  • 產品介紹
TSI QC327型ABS/ESP制動系統實訓臺以桑塔納3000防抱死制動系統實物為基礎,由移動臺架、控制臺和測量面板三部分組成。適用于中高等職業學院和培訓機構的汽車ABS/EBD系統構造與維修實訓教學,能夠滿足對ABS/EBD系統的結構、工作原理的教學和考核需要。TSI QC327型ABS/ESP制動系統實訓臺操作方便,安全可靠,易于維護。
一.TSI QC327型ABS/ESP制動系統實訓臺標準配置:
1、移動臺架
    1、移動腳輪、主臺架;
    2、ABS/EBD制動系統(包括制動踏板、制動總泵、真空助力器、分泵、ABS/EBD泵、ABS/EBD控制電腦ECU、輪速傳感器、前后制動裝置、傳動半軸、管路);
    3、輔助組成部分(包括變頻調速電機、2個慣性盤〈飛輪〉、傳動軟聯軸器、電機過載自動斷電保護裝置、真空泵)。
2、控制臺
    1、點火開關、OBDII診斷座、6個油路壓力表、DC12V電源、二相電源漏電保護開關、三相電源漏電保護開關、變頻電機調速控制裝置等;
    2、相關的繼電器、保險絲;
    3、集成電路故障設置及故障排除系統等。
3、檢測臺
    1、參數顯示數字電壓表、LED顯示燈。
    2、完整的彩色ABS/EBD電控系統元件結構圖、電路結構及工作原理圖、液壓制動原理圖等;
    3、各個電路插頭的結構圖及針腳標識圖和名稱;
4、與電腦針腳一致的外接式檢測端子。

二.TSI QC327型ABS/ESP制動系統實訓臺功能特點:
1、展示功能
2、動態運行功能
3、實時顯示功能
3、自診斷和檢測功能
4、故障設置與考核功能
5、安全保護功能
6、根據教學內容進行分區,各功能區清晰明了。合理的工業造型,整體結構合理。

三.TSI QC327型ABS/ESP制動系統實訓臺產品工藝:
1、面板工藝和特點
(一)測量面板
    面板具有耐較大溫差(-30~60℃),耐磨,防潮,耐腐蝕,不易變形,壽命長等特點。
    1、采用8mm厚優質高密度PVC板作底板。
    2、采用進口優質高強度高粘性的底膜材料,德國激光噴描技術成型,彩色內容具有極高的清晰度,。具有耐磨不易退色等特點。
(二)控制面板
    1、采用3mm厚鋁板,堅固耐用,不易變形。
    2、采用腐蝕雕刻工藝,凹型高清晰度字體,永不消退,具有防火、防水、防潮、耐腐蝕、耐磨,堅固耐用。
2、面板柜使用優質冷軋鋼板折彎成型,無縫焊接。面板柜與移動臺架為可分離結構,便于拆裝。
3、臺架采用國標管材,無縫焊接。臺面及側板使用優質冷軋鋼板折彎成型。
4、金屬表面采用高溫噴塑處理,漆面堅固美觀。

四.TSI QC327型ABS/ESP制動系統實訓臺參數:
尺寸:(長*寬*高)1500*1100*1500(mm)
重量:350kg
電源:380V、220V
電機功率:5.5kw
