TSI QC402型大眾桑塔納手動空調實訓臺
名稱：汽車測試儀
品牌：
型號：
簡介：TSI QC402型大眾桑塔納手動空調實訓臺以原車全新大眾桑塔納手動空調系統總成實物為基礎，由主臺架、控制臺和檢測臺三部分組成。TSI QC402型大眾桑塔納手動空調實訓臺適用于中高等職業學院和培訓機構的汽車自動空調系統構造與維修實訓教學，...
申請服務
- 產品介紹

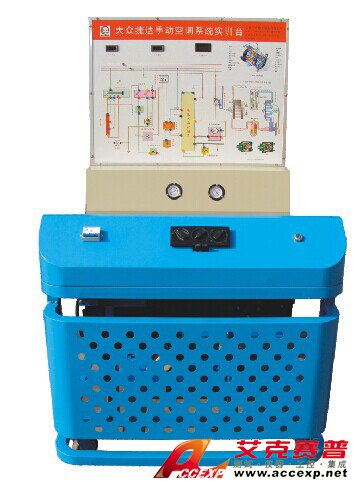

TSI QC402型大眾桑塔納手動空調實訓臺以原車全新大眾桑塔納手動空調系統總成實物為基礎，由主臺架、控制臺和檢測臺三部分組成。TSI QC402型大眾桑塔納手動空調實訓臺適用于中高等職業學院和培訓機構的汽車自動空調系統構造與維修實訓教學，能夠滿足對自動空調系統的結構、工作原理、故障設置及診斷的教學需要。TSI QC402型大眾桑塔納手動空調實訓臺操作方便，安全可靠，易于維護。
一.TSI QC402型大眾桑塔納手動空調實訓臺結構組成：
三相調速電動機、空調蒸發箱、壓縮泵、空調控制系統電氣元件、壓力表、送風管路、空調散熱器、干燥瓶、空調控制電腦、空調系統各傳感器及執行器、高低壓壓力表、故障設置和排除盒、控制面板、大型彩色噴繪電路原理圖、可移動臺架、電源、OBD診斷座、發動機控制電腦及曲軸傳感器、實訓指導書。
二.TSI QC402型大眾桑塔納手動空調實訓臺功能特點:
1、數顯式溫度表顯示車內外溫度；
2、空調壓縮機離合器，冷凝器風扇，鼓風機等采用220V轉換的直流電源控制，既方便又安全；
3、風量及溫度自動工調整；
4、指針式儀表實時顯示高、低壓力值；
5、數字式溫度計，直觀顯示蒸發器出風口溫度；
6、可通過專用儀器進行抽真空、充注制冷劑、制冷劑檢漏等工作；
7、故障模擬系統可模擬實際運行工況，設置多種常見故障。具體內容詳見故障模擬設置裝置說明。
8、數顯式電壓表顯示各傳感器信號；
9、自動空調系統匹配操作等；通過診斷座讀取故障碼及數據流等。
10、可增裝加熱裝置；
11、故障設置與考核功能：通過集成電路故障設置器，可對所有系統電氣斷路故障和虛接
故障二種典型故障類型進行設置。便于通過設置故障，由學員進行相關的測量、分析，進行故障的診斷和排除，達到良好的考核功能。
12、各功能區清晰，合理的工業造型，整體結構合理，帶高溫和機械轉動安全防護罩、漏電保護開關、保險絲等安全措施，安全系數高。
三.TSI QC402型大眾桑塔納手動空調實訓臺產品工藝：
1、面板工藝和特點
（一）測量面板
面板具有耐較大溫差（-30～60℃），耐磨，防潮，耐腐蝕，不易變形，壽命長等特點。
1、采用8mm厚優質高密度PVC板作底板。
2、采用進口優質高強度高粘性的底膜材料，德國激光噴描技術成型，彩色內容具有極高的清晰度，表面覆蓋高強度保護貼膜。具有耐磨不易退色等特點。
2、面板柜使用優質冷軋鋼板折彎成型，無縫焊接。面板柜與移動臺架為可分離結構，便于拆裝。
3、臺架采用國標管材，無縫焊接。臺面及側板使用優質冷軋鋼板折彎成型。
4、金屬表面采用高溫噴塑處理，漆面堅固美觀。
5、外形尺寸：（長*寬*高）1450*1000*1850（mm）
