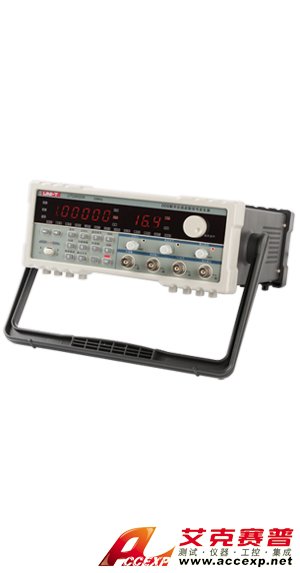

優利德 UNI-T UTG9005A 信號發生器
名稱：信號發生器
品牌：
型號：
簡介：優利德 UNI-T UTG9005A 信號發生器 上限頻率5MHz 測頻范圍1Hz～100MHz 輸入信號100mV 頻率參數可鍵盤輸入，也可旋鈕連續調節，鍵盤和脈沖旋鈕組合操作 優利德 UNI-T UTG9005A 信號發生器詳細技術指標...
申請服務
- 產品介紹
優利德 UNI-T UTG9005A 信號發生器
上限頻率5MHz
測頻范圍1Hz～100MHz
輸入信號>100mV
頻率參數可鍵盤輸入，也可旋鈕連續調節，鍵盤和脈沖旋鈕組合操作
優利德 UNI-T UTG9005A 信號發生器詳細技術指標如下表所示：
上限頻率5MHz
測頻范圍1Hz～100MHz
輸入信號>100mV
頻率參數可鍵盤輸入，也可旋鈕連續調節，鍵盤和脈沖旋鈕組合操作
優利德 UNI-T UTG9005A 信號發生器詳細技術指標如下表所示：
| 技術指標 UTG9005A （原UT9005A） | |
| 基本功能 | 量程 |
| 上限頻率 | 5 MHz |
| 輸出特性 | 幅度（至開路）1mVρρ～20Vρρ,(至50 Ω) 0.5mVρρ～10Vρρ。輸出阻抗 50Ω，直流偏置 -10V～10V。具有與輸出同步的TTL電平輸出。 |
| 頻率特性 | 正弦波:0.1Hz～儀器上限，其他波形:0.1Hz～5MHz，最高分辨率:0.01Hz或6位數字，長期穩定度:50ρρm，短期穩定度:1ρρm (開機熱穩定后)，精度:1Hz (>3.05kHz)，0.01Hz (≤3.05kHz)。 |
| 頻率計 | 測頻范圍：1Hz～100MHz， 輸入信號：>100mV。 |
| 函數波形 | 基本波形：正弦，方波，三角波，升斜坡，降斜坡，升指數， 降指數。 |
| 正弦波，諧波失真 | 50 Ω負載，1Vρρ輸出：< 20kHz / -55dBc， 20kHz～1MHz /-50dBc，1MHz～10MHz/-40dBc，10MHz～20MHz / -30dBc，20MHz～40MHz / -25dBc。 |
| 頻率參數調制方式 | 線性和對數掃頻、外調幅等調制方式。 |
| 信號特性 | 50 Ω負載, 1Vρρ輸出: 方波的升降時間 <20ns，過沖 <5%，不對稱性1%+20ns。三角波、斜波：線性(1kHz) <0.2%。 |
| 外調幅 | 輸入電阻 1kΩ，調幅深度5Vρρ輸入是100%。 |
| 占空比 | 20%～80% |
| 設計特點 | 頻率參數可鍵盤輸入，也可旋鈕連續調節，鍵盤和脈沖旋鈕組合操作。 |
| 附加功能 | 具有輸出直流電平調節和方波占空比調節功能。 |
| 一般特征 | |
| 機身顏色 | 象牙白+灰色 |
| 機身重量 | 約2.5kg |
| 機身尺寸 | 320(深)×240(寬)×100(高)mm |
| 標準配件 | 電源線 |
| 標準包裝 | 彩箱，中文說明書 |
| 標準包裝數量 | 6臺 |
| 標準包裝尺寸 | 660(長)×410(寬)×600(高)mm |
| 標準包裝毛重 | 約18kg |
