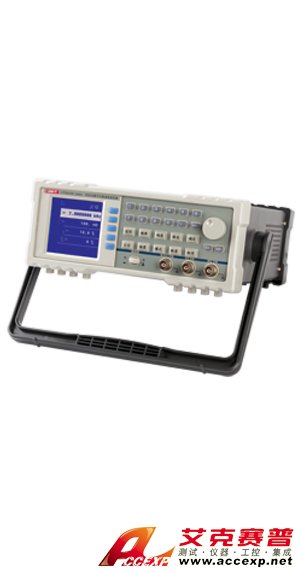

優利德 UNI-T UTG9005B 信號發生器
名稱：信號發生器
品牌：
型號：
簡介：優利德 UNI-T UTG9005B 信號發生器5MHz的上限頻率；1Hz～100MHz的測頻范圍；輸入信號100mV；獨特的觸發方式：掃頻、FSK、PSK、ASK和BURST脈沖，可實現手動單次觸發和外部電平或邊沿觸發。正弦波:1Hz～儀...
申請服務
- 產品介紹
優利德 UNI-T UTG9005B 信號發生器5MHz的上限頻率；1Hz～100MHz的測頻范圍；輸入信號>100mV；獨特的觸發方式：掃頻、FSK、PSK、ASK和BURST脈沖，可實現手動單次觸發和外部電平或邊沿觸發。正弦波:1μHz～儀器上限頻率,方波:1μHz～5MHz,其它波形:1μHz～1MHz,最高分辨率:0.1μHz或8位數字,長期穩定度:50ρρm (0°C~40°C )，短期穩定度:1ρρm (開機熱穩定后), 精度:0.4Hz (>100Hz)，0.1μHz (<100mHz)。頻率參數可鍵盤輸入，也可旋鈕連續調節，鍵盤和脈沖旋鈕組合操作。
優利德 UNI-T UTG9005B 信號發生器詳細技術指標如下表所示：
優利德 UNI-T UTG9005B 信號發生器詳細技術指標如下表所示：
| 技術指標 UTG9005B （原UT9005B） | |
| 基本功能 | 量程 |
| 上限頻率 | 5MHz |
| 雙通道輸出特性 | 通道A :幅度（至開路）2mVρρ～20Vρρ,(至50 Ω)1mVρρ～10Vρρ。輸出阻抗 50Ω，調節細度 5%,正弦平坦度 5%,直流偏置 -100%～100% 峰值。通道B :機內波形，幅度（至開路）200mVρρ～20Vρρ，輸出阻抗：600 Ω，頻率范圍：0.1Hz～20kHz。 |
| 頻率特性 | 正弦波:1μHz～儀器上限頻率,方波:1μHz～5MHz,其它波形:1μHz～1MHz,最高分辨率:0.1μHz或8位數字,長期穩定度:50ρρm (0°C~ )，短期穩定度:1ρρm (開機熱穩定后), 精度:0.4Hz (>100Hz)，0.1μHz (<100mHz)。 |
| 頻率計 | 測頻范圍：1Hz～100MHz， 輸入信號：>100mV。 |
| 函數波形 | 基本波形：正弦，方波，三角波，升斜坡，降斜坡，隨機噪聲， SIN(X)/X， 升指數， 降指數，脈沖波，可擴展36種波形。 |
| 正弦波，諧波失真 | 50 Ω負載, 1Vpp輸出：< 20kHz -60dBc, 20kHz～1MHz -50dBc, 1MHz～10MHz -40dBc, 10MHz～20MHz -30dBc。 |
| 頻率參數調制方式 | 線性和對數掃頻、FSK、ASK、PSK、FM，內、外調頻，調幅，調相等十多種調制方式。掃頻：掃頻范圍 1Hz～儀器上限頻率，最小步進 1Hz，掃頻速率 10ms～10s 。 FSK、 PSK、 ASK、 BURST：脈寬、間隔 10μs～100s，載波頻率 1Hz～儀器上限頻率，相位 -360～360度，觸發脈沖數量 1 ～ 65535。 |
| 觸發方式 | 掃頻、FSK、PSK、ASK和BURST脈沖，可實現手動單次觸發和外部電平或邊沿觸發。 |
| 信號特性 | 方波：(50Ω負載 1Vρρ輸出)，升降時間 <15ns，過沖 <5%，不對稱性1%+20ns。脈沖波，三角波、斜波：線性（1kHz） <0.1%。 |
| 數字脈沖 | 輸出端口：ASK時，同步輸出口，電平TTL，脈寬tw ：10μs< tw <100s，間隔ts ：10μs< ts <100s。 |
| 內調幅 | 調制/載波:機內波形(方波除外)，載波頻率為 1μHz～儀器上限頻率，調制頻率 100mHz～20kHz， 調制頻率穩定度 50ρρm，調幅深度 0%～100%。 |
| 外調幅 | 輸入電阻 1kΩ，調幅深度受控于本機輸出幅度和外調制信號幅度。 |
| 內調頻 | 調制/載波為機內波形，載波頻率及頻率偏移范圍為 1Hz～儀器上限頻率，調制頻率 100mHz～10kHz，調制頻率穩定度 50ρρm。 |
| 內調相 | 載波波形有正弦和方波,載波頻率為1Hz～儀器上限頻率,調制波形為機內波形,調制頻率 100mHz～10kHz,調制頻率穩定度50ρρm,最大相位偏移 360度。 |
| 接口 | 標準配置：RS-232，選配：USB和GPIB。 |
| 占空比 | 0.1%～99.9% (<10kHz)，1%～99% (<100kHz)，3%～97% (<1MHz)。 |
| 設計特點 | 全數字化設計，所有參數軟件校準，人性化菜單操作方式。 |
| 一般特征 | |
| LCD尺寸 | 62×62mm |
| 機身顏色 | 象牙白+灰色 |
| 機身重量 | 約2.5kg |
| 機身尺寸 | 320(深)×240(寬)×100(高)mm |
| 標準配件 | 雙Q9連接線，電源線 |
| 標準包裝 | 彩箱，中文說明書 |
| 標準包裝數量 | 6臺 |
| 標準包裝尺寸 | 660(長)×410(寬)×600(高)mm |
| 標準包裝毛重 | 約18kg |
