鼎陽SIGLENT SDG5122函數/任意波形/信號發生器
名稱：信號發生器
品牌：
型號：
簡介：鼎陽SIGLENT SDG5122函數/任意波形發生器規格參數 帶寬 120 MHz 采樣率 500 MSa/s（2X內槽） 通道數 2 任意波長度 CH1： 16 kpts CH2： 512 kpts 頻率分辨率 1 Hz 垂直分辨率 1...
申請服務
- 產品介紹
鼎陽SIGLENT SDG5122函數/任意波形/信號發生器規格參數 |
|
| 帶寬 | 120 MHz |
| 采樣率 | 500 MSa/s（2X內槽） |
| 通道數 | 2 |
| 任意波長度 | CH1： 16 kpts CH2： 512 kpts |
| 頻率分辨率 | 1 μHz |
| 垂直分辨率 | 14 bit |
| 接口 | 標準 : USB Host, USB Device |
| 選件 : GPIB (IEEE-488 ) | |
| 顯示 | 4.3 英寸TFT液晶顯示屏 |
| 調制功能 | AM、 FM、PM、FSK、ASK、PSK、DSB-AM、PWM、Sweep、Burst |
| 波形 | 正弦波、方波、三角波、脈沖波、高斯白噪聲、直流、 任意波 |
| 尺寸 | 寬×高×深=261 mm×105 mm×344 mm |
卓越的通道性能
鼎陽SIGLENT SDG5122函數/任意波形/信號發生器具有等性能隔離雙通道，信號保真度高等特點：

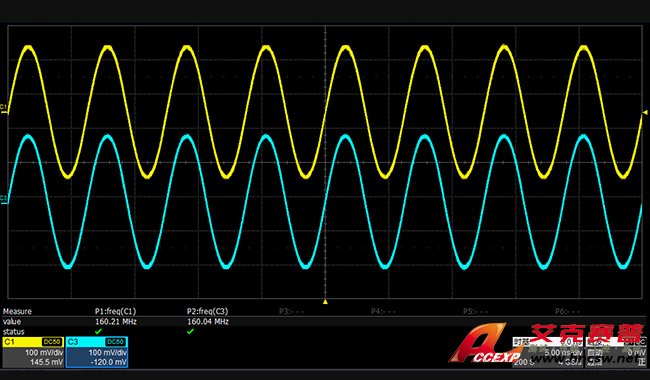

· 最大頻率160 MHz。
· 高頻下，大幅度輸出能力。在40 MHz時依然保持20 V的信號輸出能力
· 底噪低，信噪比高
創新的EasyPulse 技術
DDS方法輸出方波/脈沖時, 如果采樣率和輸出頻率不成整數倍關系，將產生一個采樣周期的抖動。鼎陽SIGLENT SDG5122函數/任意波形/信號發生器采用EasyPulse技術可克服這個缺陷；產生低抖動的方波和脈沖信號，此外還具有以下優勢：
· 脈沖頻率最高可達40 MHz
· 上升和下降時間分別可設置最快可達12 ns
· 脈寬精細可調，最小可達6 ns
· 占空比低至0.0001%
· 低抖動
復雜信號生成能力
鼎陽SIGLENT SDG5122函數/任意波形/信號發生器具有強大的波形生成能力。可以完成各種信號調制，波形掃描，猝發輸出以及信號合成。支持內部、外部和手動等觸發源。
· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多種信號調制
· 支持線性和對數的掃頻方式
· 支持”N循環“和“門控”脈沖串猝發方式
任意波形輸出
· 16 kpts和512 kpts兩種任意波形長度
· 14 bit 垂直分辨率
· 內置 46 種任意波形

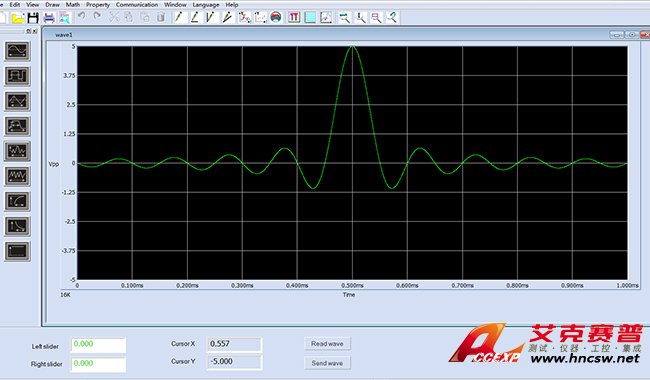

· 鼎陽SIGLENT SDG5122函數/任意波形/信號發生器標配強大的任意波形編輯軟件，可以使用標準波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手動，直線，坐標，公式來創建任意波形，滿足客戶需求。
