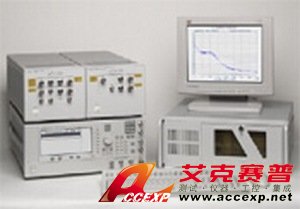

安捷倫 E5505A 相位噪聲測量
名稱：頻譜分析儀
品牌：
型號：
簡介：E5505A 相位噪聲測量解決方案：50kHz ~ 110 GHz描述 Agilent E5500 系列相位噪聲測量解決方案可對單端口 VCO、DRO、晶體振蕩器與合成器進行最靈活的測量，同時可對雙端口器件，包括放大器和變頻器以及連續波、脈...
申請服務
- 產品介紹
E5505A 相位噪聲測量解決方案：50kHz ~ 110 GHz描述
Agilent E5500 系列相位噪聲測量解決方案可對單端口 VCO、DRO、晶體振蕩器與合成器進行最靈活的測量，同時可對雙端口器件，包括放大器和變頻器以及連續波、脈沖和雜散信號進行測量。E5500 的測量包括絕對和殘留相位噪聲、AM 噪聲和低電平雜散信號測量。獨立的儀器體系結構可以輕松配置不同的測量技術，包括 PLL/參考信號源技術、殘留和 FM 鑒別器方法。
主要特性與技術指標 • 針對臺式研發或 ATE 進行配置
• 載波：50 kHz ～ 26.5 GHz 或 110 GHz（使用諧波混頻器）
• 偏置范圍：0.01 Hz ～ 2 MHz，0.01 Hz ～ 100 MHz
• 本底噪聲：-180 dBc/Hz
• 相位噪聲測量軟件
• E5505A 相位噪聲測量系統的關鍵元器件
憑借 0.01 Hz 至 100 MHz 的廣泛偏置范圍，Agilent E5500 系列可提供全面的功能、靈活性和通用性，滿足工程師不斷變化和日益苛刻的需求。E5500 體系結構可以結合標準儀器、相位噪聲元器件和 PC 軟件，具有最高的靈活性，支持資產的重復利用。專有體系結構的靈活性較低，原因在于它會限制參考信號源和分析儀的選擇，進而限制相位噪聲測量。E5500 軟件支持眾多獨立儀器與系統結合使用。
Agilent 5500 系列解決方案以安捷倫 30 多年的相位噪聲、射頻設計和測量經驗為基礎，繼續提供出色的測量完整性、可重復性和精度。
