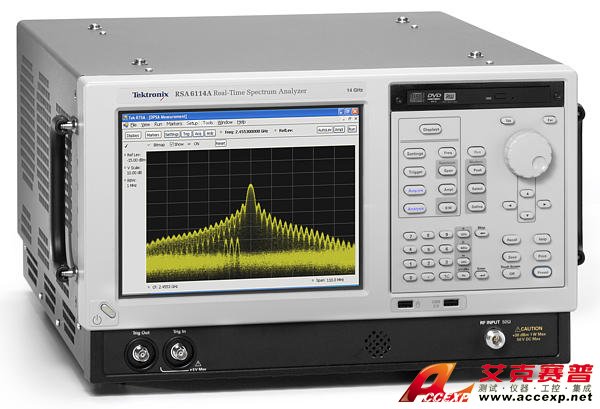

泰克 RSA6114A RF高性能頻譜分析儀
名稱：頻譜分析儀
品牌：
型號：
簡介：泰克 RSA6114A RF高性能頻譜分析儀10 kHz 分辨率帶寬、1 GHzSPAN下 掃描時間不超過 1 秒鐘 泰克 RSA6114A RF頻譜信號分析儀 20 dBm 的 TOI(三階截?cái)帱c(diǎn))，2 GHz，典型值 顯示平均噪聲電平在...
- 產品介紹
泰克 RSA6114A RF高性能頻譜分析儀10 kHz 分辨率帶寬、1 GHzSPAN下 掃描時間不超過 1 秒鐘
泰克 RSA6114A RF頻譜信號分析儀
20 dBm 的 TOI(三階截?cái)帱c(diǎn))，2 GHz，典型值
顯示平均噪聲電平在 2GHz 時為 -151 dBm/Hz (-170 dBm/ Hz, 預放開, 典型值)，可實現低電平信號
± 0.5 dB 絕對幅度精度至 3 GHz，提供高度的測量精度
任何情況下，預選器均在工作狀態，確保無鏡像失真，在任何采集帶寬上提供最大動態范圍
泰克 RSA6114A RF頻譜信號分析儀頻率范圍：9 kHz 到14 GHz，實時捕獲帶寬：40 MHz std.110 MHz 選項，適用于100% POI DPX/FMT的最短事件持續時間：31 µs,24 µs (選項 200),10.3 µs (選項 110 + 選項 200)，SFDR（典型）：-78 dBc < 6.2 GHz,-75 dBc for> 6.2 GHz,-75 dBc(選項 110)參考價格：US$114,000 。
DPX®頻譜處理技術，使用基于發生頻次的顏色等級畫面，直觀地理解隨時間變化的 RF 信號
革命性的 DPX 技術，可以顯示最短 10.3 微秒的瞬態信號
DPX 頻譜提供在整個儀器全頻段上掃描，發現并捕獲信號
泰克 RSA6114A RF頻譜信號分析儀觸發
觸發頻域中最短出現時間 10.3 微秒、時域中最短出現時間 20 納秒的瞬態信號
DPX 密度(DPX DensityTM) 觸發功能根據信號頻譜出現的概率觸發捕獲感興趣信號
時間限定和欠幅觸發，時域上捕獲易逝瞬態信號
頻率模板觸發，捕獲頻域中的任何變化信號
泰克 RSA6114A RF頻譜信號分析儀捕獲
可把高達 110 MHz 帶寬的所有信號捕獲到存儲器中
在 110 MHz 帶寬時支持長達 1.7 秒的采集長度，單次捕獲可以提供全面的分析，無需進行多次采集
與 泰克Connect 探頭連接，進行 RF 探測
泰克 RSA6114A RF頻譜信號分析儀分析
時間相關多域顯示，幫助在故障診斷時，快速理解故障原因及影響
功率、頻率和統計測量幫助您檢定器件和系統：通道功率、ACLR、功率隨時間的變化、CCDF、OBW/EBW 和雜散測試
使用 CISPR 和 Mil/-6 dB 濾波器以及 CISPR 準峰值檢波器和峰值檢波器進行 EMI 診斷
相噪和抖動測量(選項 11)
脈沖測量(選項 20)- 測量 28 個矢量和標量參數，包括上升時間、脈沖寬度、PRI,脈沖到脈沖相位，線性調頻線性度，脈沖壓縮等項目，深入洞悉脈沖串行為
通用數字調制分析(選項 21)提供對 20 個調制類型的矢量信號分析功能
泰克 OpenChoice®用于幫助把測量數據輕松傳送至各種分析程序，如 Excel 和 MATLAB®
