Ac-VT08 戶外采礦挖掘機工程機械狀態監測儀器系統
名稱：振動測試儀
品牌：
型號：
簡介：Ac-VT08 戶外采礦挖掘機工程機械狀態監測儀器系統包含了適合挖掘機振動信號分析的算法。經過三一重工和中聯重科及山河智能的綜合應用，Ac-VT08 戶外采礦挖掘機工程機械狀態監測儀器系統已經成為一個完整的機械方面和
申請服務
- 產品介紹
Ac-VT08 戶外采礦挖掘機工程機械狀態監測儀器系統包含了適合挖掘機振動信號分析的算法。經過三一重工和中聯重科及山河智能的綜合應用，可以說已經成為一個完整的機械方面和結構方面的管理和分析工具。

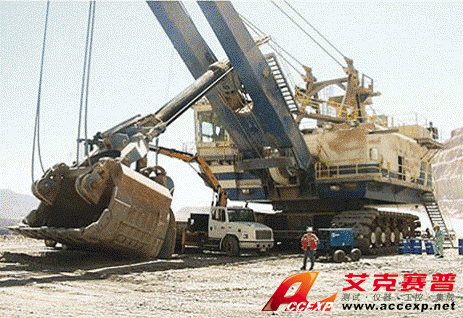

戶外采礦挖掘機工程機械是巨大的、可移動的、非穩定性設備，它將處理廠需要的礦石裝載到托運卡車上。挖掘機是生產線上的關鍵設備，挖掘機/ 卡車數量比大約是1：12。一旦挖掘機停工，將會對生產產生直接影響。
傳統的振動分析方法是假定設備具有一個不變的轉速、然后運用傅立葉變換來實現，然而這并不適用于對挖掘機進行分析是。同時惡劣的戶外環境也是導致很難對挖掘機進行狀態監測和預知維修的原因之一。事后維修可靠性差并且代價高，而若能實現狀態監測而預制故障則能夠降低成本，這就促使了Ac-VT08 戶外采礦挖掘機工程機械狀態監測儀器系統的產生，Ac-VT08 戶外采礦挖掘機工程機械狀態監測儀器系統是高級監測系統，能夠對設備進行靈活的監測。
這套監測系統包括內部設備，外部的服務器和計算機及其無線網絡設備。Ac-VT08 戶外采礦挖掘機工程機械狀態監測儀器系統內部設備包括：
● 艾克賽普RIO（AC9014 控制器和AC 9104 機箱作為核心部分）
- AC 9233 模塊用于振動測量
- AC 9237 模塊用于動態應變測量
- AC 9422 模塊用于精確的、高分辨率的轉速機數據測量
- AC 9205 模塊用于采集挖掘機控制系統補充的信號
- 壓電加速度傳感器安裝在挖掘機主要旋轉部位（電動機和變速箱傳輸單元）
- 應變計安裝在挖掘機主要結構部位
- 增量編碼器安裝在電機部位
- 無線網絡設備
- 電源過濾設備
內部的艾克賽普RIO從加速度計、編碼器和應變計獲得準確的同步信號。振動和應變信號被連續監控是否超過了報警點。一旦信號超過了用戶預先配置的報警點及其設定的存儲周期，信號將被自動存儲。鑒于此，基于艾克賽普RIO 監測系統在檢查最佳測量周期進行分析和信噪比最優化方面具有“智能”性。利用這種方法，數據按照預先定義的時間間隔被存儲，當發生突發事件時數據也被存儲。在這兩種情況下，挖掘機控制系統補充的信號也被存儲作為參考信號來提高預知維修的可靠性。
采集的數據首先被暫存在艾克賽普RIO內部閃存內。然后通過無線網絡設備將數據下載到服務器上進行處理、與更多復雜的報警參數比較并且存儲數據到數據庫。如果無線連接到服務器不可用，用戶可以通過短射程的點對點的無線連接來手動下載數據，或者通過以太網連接或將硬盤連接到艾克賽普RIO 的USB 端口來自動傳輸數據。
一旦數據被自動處理并存儲在數據庫上后，用戶就可以在數據庫服務器上或者連接到數據庫的其它電腦上查看信號、分析、處理和進行趨勢管理。所有的配置、數據傳輸、處理、可視化和分析軟件都是基于AC-Lab的。
除了連續監控系統(Ac-VT08 戶外采礦挖掘機工程機械狀態監測儀器系統)外，針對用戶的需求，accexp還開發了多種便攜式的儀器， 主要是16通道的便攜式儀器。這些儀器被一半的大的挖掘機制造廠家用來進行振動分析。
