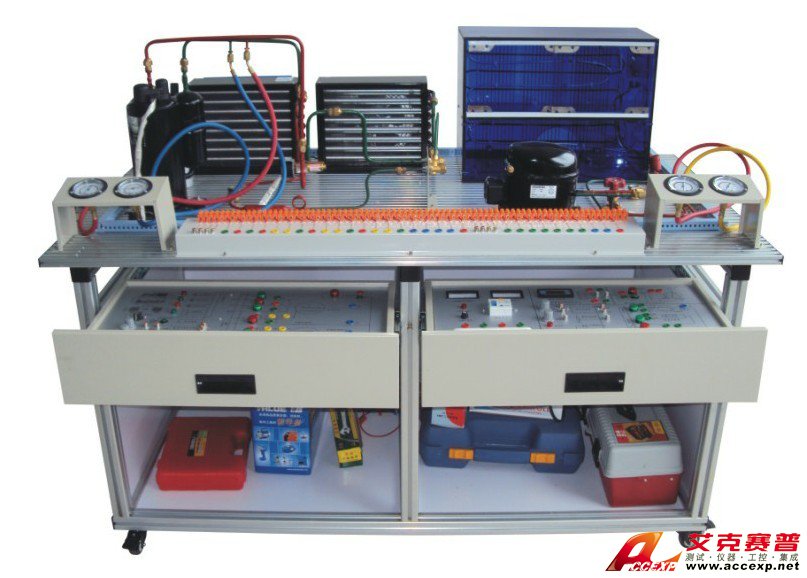

TSI 空調冰箱組裝與調試實訓考核裝置

名稱:教育實驗實訓裝置

品牌:

型號:

簡介:TSI 空調冰箱組裝與調試實訓考核裝置應適合系統組裝、電氣運行與控制、電氣技術應用、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。

  • 產品介紹
TSI 空調冰箱組裝與調試實訓考核裝置應適合系統組裝、電氣運行與控制、電氣技術應用、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。
TSI 空調冰箱組裝與調試實訓考核裝置由兩部分組成,分別為:分體式熱泵空調和直冷電冰箱,分體空調可進行制冷、制熱、除濕、自動工作模式功能,直冷式電冰箱可進行冷藏、冷凍等功能,涵蓋了制冷專業中所涉及的安裝、管路設計焊接技術、接線、保壓、檢漏、抽真空、充注制冷劑、制冷劑回收、運行調試,控制電路故障考核等
裝置應適合機電、動力工程類專業的實訓,適合制冷及相關專業的中級、高級工的技能鑒定及考核。
一.TSI 空調冰箱組裝與調試實訓考核裝置功能:
1.集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體,包含了制冷系統維修的全部步驟,能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
2.采用模塊化設計,電氣控制與制冷系統獨立分開,并且電氣部分設置檢測點,測測端子以及各路的輸出連接端子,可供學生進行獨立接線、測試、運行等操作。
3.實訓平臺直觀展示空調和冰箱的系統結構、工作原理。可清楚的看到制冷系統結構及主要部件的實物,系統還配置有數顯變流電壓表、數顯交流電流表、壓力表、信號指示燈等,使整個空調系統、冰箱系統的實時工作狀態一目了然。
4.根據分體式空調器控制電路、電冰箱電子式控制電路作為實訓考核對象,能使學生熟練掌握空調器控制電路、電冰箱電子式控制電路基本原理及維修技術,考核板上印有分體式空調器電氣、電冰箱電子式控制電路圖并加以檢測點,學生通過考核板上的電路圖了解其原理,并通過電腦設置故障,用儀表在檢測點上進行檢測查找故障位置,并排除故障,從而提高學生的排除故障能力,
5.使用該裝置能學到分體式式空調器控制電路、電冰箱電子式控制電路的相關知識。空熱泵分體空調部分具有以下制冷模式、制熱模式、除濕模式、送風模式、四種工作模式。電冰箱部分分有冷藏箱、冷凍箱。工作模式有標準模式、節能模式、速凍模式三種工作模式。
6.在該裝置上能夠反復進行系統組裝與焊接訓練。整體采用開放式和拆裝式結構設計,采用銅管固定裝置對每個活動接頭進行固定,有效的保證管路因反復拆裝所造成的損壞,同時減少工作噪音。
7.采用鋁型材拼裝成桌面且桌面下面增加接水底盤,鋁型材桌面干凈美觀,更重要的是焊接銅管時不會變形,接水底盤的設計解決了運行中冷凝器和系統管道產生的冷凝水,使水及冷凍油順利流到接水桶中,保持設備清潔。
8.集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體,包含了制冷系統維修的全部步驟,能滿足實訓教學、實際工程訓練,學生可以對各部件、管路、器件進行拆裝、調試、運行,完成各種工作模式、工況調試和系統管路的實訓,使整個裝置能夠完全滿足實訓教學、技能考核或技能競賽要求。

二.TSI 空調冰箱組裝與調試實訓考核裝置實訓項目:
1、制冷工專用工具的使用
2、氣焊焊槍的使用與焊接能力
3、空調制冷系統管路的組裝能力
4、空調制冷系統的保壓、檢漏與制冷劑加充能力
5、空調控制電路的電氣連接與調試能力
6、空調控制電路電氣故障考核、故障分析與故障排除能力
7、電冰箱制冷系統管路的組裝能力
8、電冰箱制冷系統的保壓、檢漏與制冷劑加充能力
9、東芝GR-204E直冷電子式電冰箱控制電路的電氣連接與調試能力
10、東芝GR-204E直冷電子式控制電路電氣故障考核、故障分析與故障排除能力
11、BCD-173GH智能溫控電冰箱控制電路的電氣連接與調試能力
12、BCD-173GH智能溫控電冰箱控制電路電氣故障考核、故障分析與故障排除能力
13、電冰箱制冷系統的故障判斷與維修能力
14、學生的團隊協調組織能力
15、電氣識圖和電氣設計能力
空調電氣控制電路部分設置有8個故障;
204E電冰箱控制電路部分設置有8個故障;
智能電冰箱控制電路部分設置有8個故障。
技術指標:
1.輸入電源 單相三線 AC220V±10% 50Hz
2.工作環境 溫度-10℃~-40℃ 相對濕度≤85%(25℃) 海拔<4000M
3.設備容量 ≤1.5KVA
4.制冷劑:空調部分R22 冰箱部分R134a
5.外形尺寸(大約) 1500mm×800mm×1250mm
6.防觸電保護類型 I類
7.安全保護 具有過壓、過流、過載、漏電保護措施,符合國家相關標準。
8.環保等級 材料選用符合國家相關環保標準
