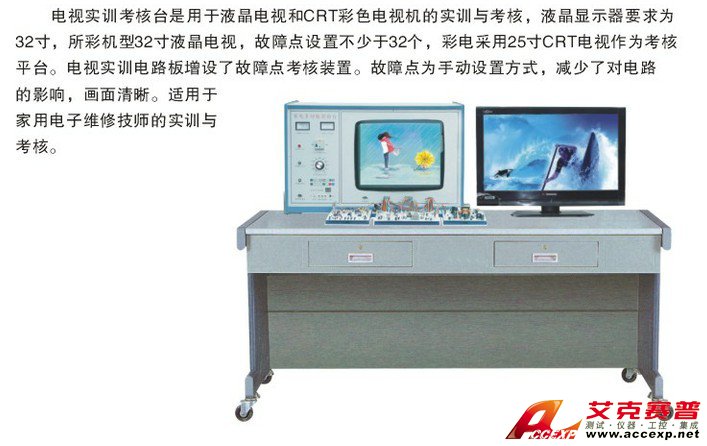

TSI-99H家用電器音視頻培訓考核設備

名稱:教育實驗實訓裝置

品牌:

型號:

簡介:TSI-99H家用電器音視頻培訓考核設備,吸收國內外先進教學儀器的優點,充分考慮實驗室現狀與發展,從性能和結構上進行了改進和創新,采用積木式結構,布局合理,使用方便,每個單元都可進行故障實驗、測試、研究、分析,并且教師可自編自導實驗,提高實...

  • 產品介紹

一、TSI-99H家用電器音視頻培訓考核設備概述:
TSI-99H家用電器音視頻培訓考核設備,吸收國內外先進教學儀器的優點,充分考慮實驗室現狀與發展,從性能和結構上進行了改進和創新,采用積木式結構,布局合理,使用方便,每個單元都可進行故障實驗、測試、研究、分析,并且教師可自編自導實驗,提高實驗效果及學生動手能力。

二、TSI-99H家用電器音視頻培訓考核設備技術指示:
1、工作電源:AC220V±10%50Hz
2、外形尺寸:138高×80寬×160長cm
3、整機功率:<0.5KVA
4、人身安全保護:輸入電源隔離,浮地設計,設備具有電壓漏電保護裝置,短路保護。

三、TSI-99H家用電器音視頻培訓考核設備功能:
彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。
1、彩色信號發生器:彩色信號發生器具有16種測試功能,即16種標準測試信號是來判答電視機的行、場線性是否正常,彩度、亮度、公共通道正常與否。
2、I2C總線控制單片彩色電視機,是當今世界最先進的數字控制技術,開機關機為拉幕式,各種控制功能、調試、實驗、維修都是通過遙控器進入工廠狀態實驗,(如行幅、場幅、場線性、RGB三基色,AGC、AFC、設置AV1、AV2十字線等)都是利用遙控器進行實驗。主要集成LA76810、LC863328。

四、TSI-99H家用電器音視頻培訓考核設備實驗臺主要配置:
1、交流輸入電表1只,交流電源經隔離變壓輸出電壓表1只,行電壓指示表1只,行電流表1只。
2、漏電開關1只,電源輸入輸出保險各1只,四連插板1只,安全隔離變壓器1只,電壓調節開關1只。
3、彩色信號發生即信號源1臺。
4、25寸彩色顯示器1臺,內置彩色黑白高壓包各1只,內置3W楊聲器2只。
5、上海精益FM-500型指針萬用表1臺。
6、數字萬用表:890B+  1只
7、工具套件:剝線鉗、尖嘴鉗、鑷子、無感起子一套等

五、TSI-99H家用電器音視頻培訓考核設備功能與實驗:
1、三洋單片彩電(I2C總線控制)
2、32寸液晶電視機

六、TSI-99H家用電器音視頻培訓考核設備全透明單元板配置:
1、彩色電視機行輸出電路單元一塊
2、彩色電視機開關電源電路單元一塊
3、I2C總線控制高頻頭、遙控、中放、解碼、亮度電路單元一塊
4、I2C總線控制輸出電路單元一塊
5、I2C總線控制視放電路單元一塊
6、枕形效整電路單元一塊
7、32寸液晶電視機一臺

七、I2C總線控制三羊單片彩色電視機高頻頭中放、電腦控制解碼,行場掃描電路單元、光耦開關電源

八、TSI-99H家用電器音視頻培訓考核設備實訓項目:
1  無AV視頻信號實驗
2  無音頻信號實驗
3  有雪花無圖像無伴音實驗
4   無圖像或圖像實驗
5   L波段無圖無聲實驗
6   H波段收不到臺實驗
7   U波段收不到臺實驗
8   不能搜臺或搜不到電臺實驗
9   電腦不工作實驗
10   缺R基色實驗
11   缺G基色實驗
12   缺B基色實驗
13   行不工作實驗
14   無字符顯示實驗
15   ABL電路實驗
16   無字符顯示實驗
17   水平亮線實驗
18   遙控接收失靈實驗
19   DATA、CLOCK電路實驗
20 無伴音實驗
21 正機不工作實驗
22 水平亮線實驗
23 圖象扭曲實驗

九、TSI-99H家用電器音視頻培訓考核設備實訓項目:
1.理解液晶電視中各主要元器件的基本結構及基本工作原理
2.認識液晶電視機各主要單元電路的組成,理解其基本的工作原理
3.電子調諧器的測量與分析
4.遙控及本機鍵盤控制測量與分析
5.視頻信號處理流程測量與分析
6.音頻信號處理流程測量與分析
7.AD模數轉換控制測量與分析
8.開關穩壓電路測量與分析
9.逆變器背光驅動電路測量與分析
