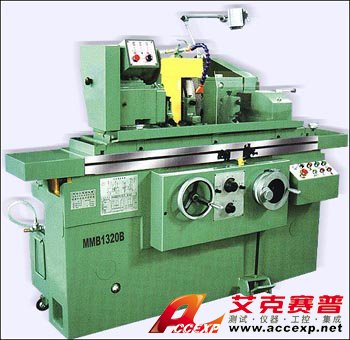

TSI-MW1320 萬能外圓磨床
申請服務
- 產品介紹
TSI-MW1320 萬能外圓磨床適用于磨削圓柱形圓錐形的外圓，也可磨削軸向端面，TSI-MW1320 萬能外圓磨床宜用于批量生產及各種機械加工行業使用，具有精度高，剛性強，磨削效率高，操作方便等特點，結構先進，造型美觀。機床的進給及補償，由傳動機構執行。進給系統具有定程磨削功能，采用手動或液壓二種進給方式。工作臺快退設有中停裝置，快退距離可按需要調整，以減小輔助時間。工作臺起動手把設有安全聯鎖裝置，確保裝卸和測量工件時的安全性。機床砂輪軸最高轉速為24000轉/分，以提高磨削小孔時的質量。
二、TSI-MW1320 萬能外圓磨床技術參數：
| 序號 | 項目 | 規格參數 |
| 1 | 最大磨削直徑 | 200mm |
| 2 | 中心高 | 125mm |
| 3 | 工作臺最大縱向移動量 | 600/800mm |
| 4 | 手輪-轉移動量 | 6mm/r |
| 5 | 頭架卡盤直徑 | 125mm |
| 6 | 砂輪架快速移動量 | 20mm |
| 7 | 砂輪軸轉速 | 1820r/min |
| 8 | 砂輪寬度 | 40mm |
| 9 | 機床重量凈重/毛重 | 2500/2700kg |
| 10 | 最小磨削直徑 | 8mm |
| 11 | 頂尖中心距 | 550/750mm |
| 12 | 最大回轉角度 | +9°/+7° |
| 13 | 主軸轉速 | 60,85,230,120,170,460 r/min |
| 14 | 尾架頂尖錐度 | No.3Morse |
| 15 | 手輪-轉砂輪架移動量 | 1mm |
| 16 | 砂輪架移動量 | 150mm |
| 17 | 電機總容 | 4.24kw |
| 18 | 最大磨削長度 | 520/750mm |
| 19 | 最大工作重量 | 50kg |
| 20 | 液壓移動速度 | 0.1-4m/min |
| 21 | 頭架頂尖錐度 | No.3Morse |
| 22 | 尾架套簡移動量 | 25mm |
| 23 | 微調捏手轉格砂輪架移動量 | 0.001mm |
| 24 | 砂輪最大直徑 | 400 mm |
| 25 | 機床外形尺寸 | 2000×1420×1600mm |
