首頁 > 產品展示 > 其他 > 儀器附件及傳感器 >

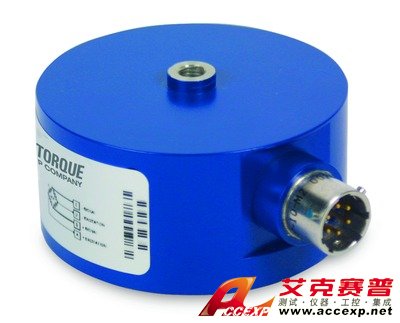

美國PCB 1102-02A罐式稱重傳感器

名稱：儀器附件及傳感器

品牌：

型號：

簡介：美國PCB 1102-02A罐式稱重傳感器額定容量100 lbf（445 N），靜態過載保護50％，輸出2mV / V，1 / 4-28 UNF-2B螺紋，PT02E-10-6P連接器，鋁制結構

國家高新技術企業
科技創新小巨人
ISO9001認證

申請服務

獲取報價申請演示保修/維修/計量校準等服務

產品介紹

美國PCB 1102-02A罐式稱重傳感器額定容量100 lbf（445 N），靜態過載保護50％，輸出2mV / V，1 / 4-28 UNF-2B螺紋，PT02E-10-6P連接器，鋁制結構

美國PCB 1102-02A罐式稱重傳感器參數：

測量范圍：100磅（445 N）

尺寸-直徑：2.75英寸（69.9毫米）

尺寸-高度：1.5英寸（38.1毫米）

電氣接頭：PT02E-10-6P

性能
測量范圍	100磅	445牛	[1]
靈敏度（±10％）	2毫伏/伏	2毫伏/伏	[2]
非線性	≤0.05％FS	≤0.05％FS
磁滯現象	≤0.05％FS	≤0.05％FS
不可重復性	≤0.02％FS	≤0.02％FS
蠕變（20分鐘內）	≤0.025％	≤0.025％
靜態誤差帶	≤.05％FS	≤.05％FS
偏心負載靈敏度	≤.025％/英寸	≤.025％/ 25.4毫米
共振頻率	3.8 kHz的	3.8 kHz的
環境因素
過載極限	150磅	667牛
負載極限（側力，F X或F Y）	100磅	445牛	[3]
負載極限（彎曲力矩，M X或M Y）	100英寸磅	11牛頓米	[3]
負載極限（軸向扭矩，M Z）	65英寸磅	7牛頓米	[3]
溫度范圍（工作）	-65至+200°F	-54至+93°C
溫度范圍（補償）	+70至+170°F	+21至+77°C
溫度對輸出的影響（最大）	±0.0015％讀數/°F	±0.0027％讀數/°C	[4]
溫度對零平衡的影響（最大）	±0.0008％FS /°F	±0.0015％FS /°C	[4]
電的
橋電阻	700歐姆	700歐姆	[5]
勵磁電壓（推薦）	10伏直流電	10伏直流電	[6]
絕緣電阻	> 5000000000歐姆	> 5000000000歐姆
零余額	≤1％FS	≤1％FS
輸出極性	+張力	+張力
物理
尺寸-高度	1.5英寸	38.1毫米	[7]
尺寸-直徑	2.75英寸	69.9毫米	[7]
重量	0.67磅	304克
安裝螺紋	1 / 4-28女	沒有等同的指標
筑屋材料	Painted Aluminum	彩繪鋁
感應元件	應變計	應變計
滿量程撓度	0.003英寸	0.08毫米
電連接器	PT02E-10-6P	PT02E-10-6P
