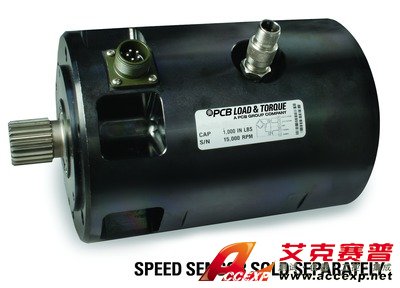

美國PCB 4115K-06A扭矩傳感器

名稱：儀器附件及傳感器

品牌：

型號：

簡介：美國PCB 4115K-06A扭矩傳感器，旋轉變壓器，1000 in-lb容量FS，根據AND10262和AND20002的法蘭和花鍵

國家高新技術企業
科技創新小巨人
ISO9001認證

申請服務

獲取報價 申請演示保修/維修/計量校準等服務

產品介紹

美國PCB 4115K-06A扭矩傳感器，旋轉變壓器，1000 in-lb容量FS，根據AND10262和AND20002的法蘭和花鍵

美國PCB 4115K-06A扭矩傳感器參數：

測量范圍：1000英寸磅（115 Nm）

靈敏度：（±15％）2.5 mV / V（2.5 mV / V）

非線性度：<= 0.05％FS

安裝：帶花鍵軸的法蘭

最高速度：15000 RPM

性能
測量范圍（滿量程容量）	1000英寸磅	115牛頓米	[1]
靈敏度（±15％）（額定容量時輸出）	2.5毫伏/伏	2.5毫伏/伏	[1] [2]
非線性	≤0.05％FS	≤0.05％FS	[2]
磁滯現象	≤0.05％FS	≤0.05％FS	[2]
不可重復性	≤0.03％FS	≤0.03％FS	[2]
環境因素
過載極限	3000英寸磅	340牛頓米
溫度范圍（工作）	-65至225°F	-54至107°C
溫度范圍（補償）	+70至+170°F	+21至77°C
溫度對輸出的影響（最大）	±0.002％讀數/°F	±0.0036％讀數/°C	[3]
溫度對零平衡的影響（最大）	±0.002％FS /°F	±0.0036％FS /°C	[2] [3]
電的
橋電阻	350歐姆	350歐姆	[1]
勵磁頻率	3.28 kHz	3.28 kHz
勵磁電壓	2至10 VAC rms	2至10 VAC rms	[4]
絕緣電阻	> 5000000歐姆	> 5000000歐姆
零余額	≤2％FS	≤2％FS	[2]
電橋電流（5 VAC時）	50毫安	50毫安
物理
尺寸-軸長	9.56英寸	242.82毫米
尺寸-外殼長度	8.25英寸	209.55毫米
尺寸-房屋高度	6.00英寸	152.40毫米
重量	47磅	21.3公斤
安裝	帶花鍵軸的法蘭	帶花鍵軸的法蘭	[5]
感應元件	應變計	應變計
筑屋材料	黑氧化鋼	黑氧化鋼
軸材料	鋼	鋼
電連接器	MS3102A-14S-5P	MS3102A-14S-5P
扭轉剛度	204000英寸磅/弧度	23000 Nm /弧度
旋轉慣量	0.0052英寸磅秒2	0.0006 Nm秒
最大速度	15000轉	15000轉
