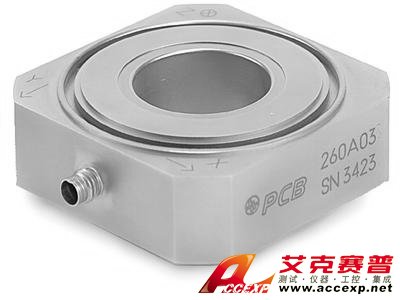

美國PCB 260A03三軸力環傳感器能夠同時監測三個正交方向的動態力（X、Y、Z）。該傳感器內有三組石英環型盤，它們在預緊作用下堆疊在一起。每組石英環型盤都能反應沿著其靈敏軸的矢量作用力。
美國PCB 260A03三軸力環傳感器必須經過靜態預緊才能夠穩定保持其好性能。預緊力為傳感器元件提供允許適當剪切力傳遞所需的壓縮載荷。PCB有Z軸（垂直于頂面）測量范圍達45kN，X軸和Y軸達18kN（剪切）的傳感器。有ICP型和電荷輸出型可選
美國PCB 260A03三軸力環傳感器參數：
溫度范圍：-65至+250°F（-54至+121°C）
電氣連接器：4針
|
美國PCB 260A03三軸力環傳感器性能 |
|
靈敏度（±20％）（Z軸） |
0.25毫伏/磅 |
0.06毫伏/牛 |
[3] [4] |
|
靈敏度（±20％）（X或Y軸） |
1.25毫伏/磅 |
0.28毫伏/牛 |
[3] [4] |
|
測量范圍（Z軸） |
10000磅 |
44.48牛 |
|
|
測量范圍（X或Y軸） |
4000磅 |
17.79千米 |
|
|
最大力（z軸） |
11000磅 |
48.93千牛 |
|
|
最大力（x或y軸） |
4400磅 |
19.57千牛 |
|
|
最大力矩（z軸） |
240英尺-磅 |
325.4牛米 |
|
|
最大力矩（x或y軸） |
325英尺磅 |
440.7 Nm |
|
|
寬帶分辨率（z軸） |
0.05磅均方根 |
0.222 N-rms |
[2] |
|
寬帶分辨率（x或y軸） |
0.01 lb-rms |
0.04 N-rms |
[2] |
|
上限頻率 |
39000赫茲 |
39000赫茲 |
|
|
低頻響應（-5％）（z軸） |
0.01赫茲 |
0.01赫茲 |
|
|
低頻響應（-5％）（x或y軸） |
0.001赫茲 |
0.001赫茲 |
|
|
非線性 |
≤1％FS |
≤1％FS |
[1] |
|
串擾（在x和y軸之間） |
±3％ |
±3％ |
|
|
串擾（在（x或y軸）和z軸之間） |
±5％ |
±5％ |
|
|
環境因素 |
|
溫度范圍 |
-65至+250°F |
-54至+121°C |
|
|
電的 |
|
滿量程輸出（Z方向） |
±2.5 VDC |
±2.5 VDC |
|
|
滿量程輸出（X和Y方向） |
±5伏直流 |
±5伏直流 |
|
|
放電時間常數（z軸） |
≥50秒 |
≥50秒 |
|
|
放電時間常數（x或y軸） |
≥500秒 |
≥500秒 |
|
|
勵磁電壓（所有通道） |
20至30 VDC |
20至30 VDC |
|
|
恒流激勵（所有通道） |
2至20 mA |
2至20 mA |
|
|
輸出阻抗 |
≤100歐姆 |
≤100歐姆 |
|
|
輸出偏置電壓 |
8至14 VDC |
8至14 VDC |
|
|
頻譜噪聲（1 Hz）（X和Y） |
0.003磅/√Hz |
0.0134牛頓/√Hz |
|
|
頻譜噪聲（10 Hz）（X和Y） |
0.001磅/√Hz |
0.00445牛頓/√Hz |
|
|
頻譜噪聲（100 Hz）（X和Y） |
0.0004磅/√Hz |
0.00178牛頓/√Hz |
|
|
頻譜噪聲（1000 Hz）（X和Y） |
0.0001磅/√Hz |
0.000445牛頓/√Hz |
|
|
頻譜噪聲（1 Hz）（Z） |
0.02磅/√Hz |
0.089牛頓/√Hz |
|
|
頻譜噪聲（10 Hz）（Z） |
0.005磅/√Hz |
0.0222牛頓/√Hz |
|
|
頻譜噪聲（100 Hz）（Z） |
0.002磅/√Hz |
0.0089牛頓/√Hz |
|
|
頻譜噪聲（1000 Hz）（Z） |
0.0005磅/√Hz |
0.00222牛頓/√Hz |
|
|
輸出極性 |
正 |
正 |
|
|
物理 |
|
預載 |
40000磅 |
178千牛 |
[5] |
|
剛度（z軸） |
38.8磅/微英寸 |
6.8 kN /微米 |
[2] |
|
剛度（x或y軸） |
11.4磅/微米 |
2.0 kN /微米 |
[2] |
|
尺寸-高度 |
0.790英寸 |
20.07毫米 |
|
|
尺寸-長度 |
2.25英寸 |
57.1毫米 |
|
|
尺寸-寬度 |
2.25英寸 |
57.1毫米 |
|
|
尺寸-螺栓直徑 |
1英寸 |
25毫米 |
|
|
尺寸-ID |
1.023英寸 |
25.98毫米 |
|
|
尺寸-感測表面 |
1.800英寸 |
45.72毫米 |
|
|
重量 |
9.56盎司 |
271克 |
|
|
筑屋材料 |
不銹鋼 |
不銹鋼 |
|
|
封口 |
密閉 |
密閉 |
|
|
電連接器 |
4針 |
4針 |
|
|
電氣連接位置 |
側 |
側 |
|
|
