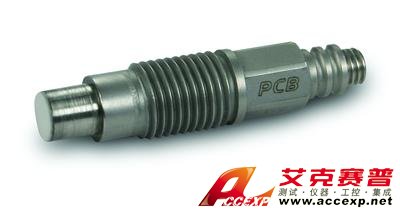

美國PCB 119B11高壓彈道傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 119B11高壓彈道傳感器是獨特的，加速度補償?shù)母叻直媛蕪椀纻鞲衅鳎O計用于在高沖擊條件下（例如榴彈炮和液體推進劑可能遇到的情況）的高壓，高能彈道，爆炸和爆炸性應用武器。提供80,000和100,000 psi的兩個動態范圍。 ...
申請服務
- 產品介紹
美國PCB 119B11高壓彈道傳感器非常適合高壓彈道，爆炸和爆炸物研究與測試應用。
美國PCB 119B11高壓彈道傳感器包含穩定的石英傳感元件，經耐用加工的陶瓷涂層整體隔膜和浮動夾緊螺母。
美國PCB 119B11高壓彈道傳感器是獨特的，加速度補償?shù)母叻直媛蕪椀纻鞲衅鳎O計用于在高沖擊條件下（例如榴彈炮和液體推進劑可能遇到的情況）的高壓，高能彈道，爆炸和爆炸性應用武器。提供80,000和100,000 psi的兩個動態范圍。
美國PCB 119B11高壓彈道傳感器參數：
- 測量范圍：0至80000 psi（0至552000 kPa）
- 靈敏度：（±15％）0.25 pC / psi（0.036 pC / kPa）
- 感應元件：石英
- 溫度范圍：-300至400°F（-184至204°C）
- 電氣連接器：10-32同軸插孔
- 重量：.5盎司（14克）
| 美國PCB 119B11高壓彈道傳感器性能 | |||
| 靈敏度（±15％） | 0.25 pC /磅 | 0.036 pC /千帕 | |
| 測量范圍 | 0至80000 psi | 0至552000 kPa | |
| 最大壓力 | 100千磅 | 690000千帕 | |
| 解析度 | ≤1磅/平方英寸 | ≤7kPa | |
| 共振頻率 | ≥400kHz | ≥400kHz | |
| 上升時間（反映） | ≤2µs | ≤2µs | |
| 非線性度 | ≤2％FS | ≤2％FS | [1] |
| 環境方面 | |||
| 加速度靈敏度 | ≤0.02psi /克 | ≤0.015kPa /（m /s²） | |
| 溫度范圍（工作） | -300至400°F | -184至204°C | |
| 溫度靈敏度 | ≤0.07％/°F | ≤0.126％/°C的 | |
| 最高閃光溫度 | 4000°華氏度 | 2204°攝氏度 | |
| 最大震動 | 2000克/包 | 19614 m /s²包 | |
| 最大沖擊 | 50000公斤 | 490330 m /s²包 | |
| 電的 | |||
| 電容 | 20 pF | 20 pF | [2] |
| 絕緣電阻（室溫） | ≥1E12歐姆 | ≥1E12歐姆 | |
| 物理 | |||
| 感應元件 | 石英 | 石英 | |
| 筑屋材料 | C-300 | C-300 | |
| 膜片 | C-300 | C-300 | [3] |
| 封口 | 環氧膠 | 環氧膠 | |
| 電連接器 | 10-32同軸插孔 | 10-32同軸插孔 | |
| 重量 | 0.5盎司 | 14克 |
|
