Tektronicx DPO3AUTO 汽車串行觸發和分析模塊

名稱:示波器

品牌:

型號:

簡介:DPO3AUTO 汽車串行觸發和分析模塊,支持CAN和LIN總線數據包級信息觸發,并提供一系列工具:如信號數字視圖、總線視圖、數據包解碼、搜索工具和帶有時標信息的數據包解碼表;適用于TEKTRONIX MSO3000系列、DPO3000系列...

  • 產品介紹
DPO3AUTO  汽車串行觸發和分析模塊,支持CAN和LIN總線數據包級信息觸發,并提供一系列工具:如信號數字視圖、總線視圖、數據包解碼、搜索工具和帶有時標信息的數據包解碼表;適用于TEKTRONIX MSO3000系列、DPO3000系列示波器。
Tektronicx DPO3AUTO 汽車串行觸發和分析模塊
    CAN:在高達1Mb/s 的CAN 信號上的幀開始、幀類型(數據, 遠程, 錯誤, 過載),識別符(標準或擴展),數據,標識符和數據, 幀尾或ACK 丟失時觸發采集。可以進一步指定數據,在≤、<、=、>、≥ 或 、≠ 特定數據值時觸發采集。用戶可以調節的樣點在默認狀態下設為50%。
    LIN:觸發高達1 Mb/s(根據LIN 的定義為20 kb/s)的同步、標識符、數據、標識和數據、喚醒幀、睡眠幀、誤碼(如同步錯誤、奇偶性錯誤或校驗和錯誤)。
串行觸發和分析
    在串行總線上,一個信號中通常包括地址信息、控制信息、數據信息和時鐘信息,而很難隔離感興趣的事件。MSO3000/DPO3000系列示波器為調試串行總線提供了一套強大的工具,支持CAN、LIN自動觸發、解碼和搜索。
串行觸發
   在流行的串行接口(如CAN和LIN)上,在包頭、特定地址、唯一標識符等數據包內容上觸發采集。
總線顯示
   可以更高級地組合查看構成總線的各個信號(時鐘, 數據, 片選等),可以更加簡便地識別數據包在哪里開始和結束,識別地址、數據、標識符、CRC 等子數據包成分。
總線解碼
    厭倦了不得不目視檢查波形,計算時鐘,確定每個位是1還是0,把多個位組合成字節,確定十六進制值?讓示波器為您完成這些工作!一旦設置了總線,MSO3000/DPO3000系列將解碼總線上的每個數據包,以十六進制、二進制、十進制(僅LIN)格式顯示總線波形中的值。

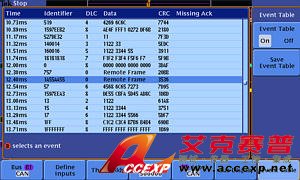

 事件表顯示長采集中每個CAN 數據包解碼后的標識符、DLC、DATA 和CRC。
 事件表
    除查看總線波形本身的解碼包數據外,您還可以在表格視圖中查看所有捕獲的數據包,這在很大程度上與邏輯分析儀上查看數據的方式類似。它連續列出數據包,包括每個組成部分的欄目(地址、數據等)。
搜索
   串行觸發特別適合隔離感興趣的事件,但一旦捕獲事件、并需要分析周圍數據,您要怎么做?過去,用戶必須手動滾動通過波形,計算和轉換位,查看是什么導致了事件。有了DPO3000系列示波器,您可以讓示波器根據用戶定義的標準搜索采集的數據,包括串行數據包成分。每次事件發生都用搜索標記高亮度顯示。為在不同標記之間快速搜索,只需在前面板上按 Previous (←) and Next (→) 按鈕。
訂貨信息:現貨單個訂購。
