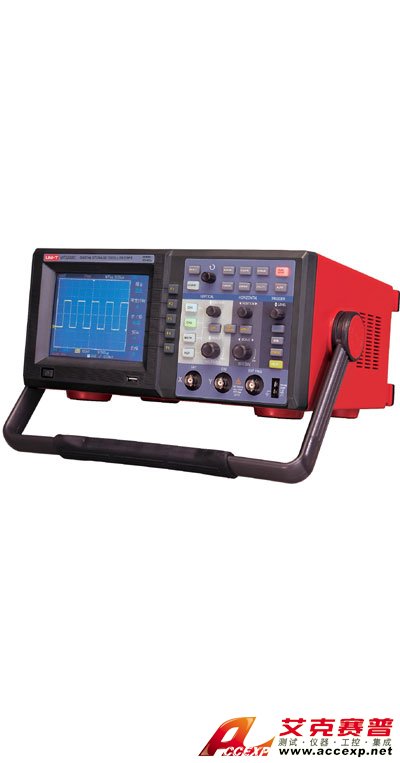

優利德 UNI-T UTD3202C 數字存儲示波器

名稱:示波器

品牌:

型號:

簡介:優利德 UNI-T UTD3202C 數字存儲示波器 200MHz帶寬,2通道 實時采樣率500MS/s 等效采樣率25GS/s 平均值2的n次方,2~256次可選 大屏幕顯示 融合了基本邏輯分析儀功能,為解讀分析數字信號提供了豐富的觸發方...

  • 產品介紹
    優利德 UNI-T UTD3202C 數字存儲示波器
200MHz帶寬,2通道
實時采樣率500MS/s
等效采樣率25GS/s
平均值2的n次方,2~256次可選
UNI-T UTD3202C 數字存儲示波器
大屏幕顯示
融合了基本邏輯分析儀功能,為解讀分析數字信號提供了豐富的觸發方式
    優利德 UNI-T UTD3202C 數字存儲示波器詳細技術指標如下表所示:

基本功能 技術指標
通道 2
帶寬 200MHz
采樣方式
實時采樣 500MS/s
等效采樣 25GS/s
平均值 2的n次方,2~256次可選。
輸入
輸入耦合 直流﹑交流,接地(DC,AC,GND)
輸入阻抗 1±2%ΜΩ,與24±3pF并聯
探頭衰減系數設定 1X,10X,100X,1000X
最大輸入電壓 400V(DC+AC峰值、1ΜΩ輸入阻抗)     (10:1探頭衰減)
通道間隔離度 優于40:1
通道間時間延遲(典型) 150ps
水平
波形內插 sin(x)/x
記錄與儲存 存儲深度:1M采樣點
掃描范圍(S/div) 2ns/div ~ 50s/div,1-2-5進制(150MHz\200MHz)
采樣率和延遲時間精確度 ±100ppm(任何≥1ms的時間間隔)
時間間隔(△T) 單次:±(1采樣間隔時間+100ppm×讀數+0.6ns)﹥16個平均值:±(1采樣間隔時間+100ppm×讀數+0.4ns)
測量精確度(滿帶寬)
垂直
模擬數字轉換器(A/D) 8比特分辨率,兩個通道同時采樣
偏轉系數 2mV/div ~5V/div(在輸入BNC處)
位移范圍 ±10div
模擬帶寬 200MHz
可選擇的模擬帶寬限制,典型的 20MHz
低頻響應(交流耦合,-3dB) ≤10Hz(在BNC上)
上升時間(在BNC上典型的) <1.8ns
直流增益精確度 2mv/div,5mv/div時±4%(采樣或平均值采樣方式);
10mv/div~5v/div時:±3%(采樣或平均值采樣方式)
直流測量精確度(平均值采樣方式)) 垂直位移為零,且N≥16時:±(4%×讀數+0.1div+1mV);垂直偏轉系數≥5mV/div;N≥16時:±[3%×(讀數+垂直位移讀數)+(1%×垂直位移讀數)]+0.2div)垂直偏轉系數從2mV/div到200mV/div加2mV;垂直偏轉系數500mV/div到5V/div加50mV.
電壓差(ΔV)測量精度(平均值采樣方式) 在同樣的設置和環境條件下,經對捕獲的≥16個波形取平均值后波形上任兩點間的電壓差(ΔV):±(3%×讀數+0.05div)
觸發
觸發靈敏度 DC~10MHz  0.5div         10MHz~上限帶寬  1div
觸發電平范圍 內部 距屏幕中心±10div
EXT ±1.6V
EXT/5 ±8V
觸發電平精確度(典型的)精確度適用于上升和下降時間≥20ns的信號 內部 ±(0.3div×V/div)(距屏幕中心±4div范圍內)
EXT ±(6%設定值+40mV)
EXT/5 ±(6%設定值+200mV)
預觸發能力 正常模式/掃描模式、預觸發/延遲觸發、預觸發深度可調
釋抑范圍 100ns-1.5s
設定電平至50%(典型的) 輸入信號頻率≥50Hz條件下的操作
邊沿觸發
邊沿類型 上升、下降
脈寬觸發
觸發模式 (大于,小于,等于)正脈寬,(大于,小于,等于)負脈寬
脈沖寬度范圍 20ns-10s
視頻觸發
觸發靈敏度 內部 2div峰間值
  EXT 400mV
(視頻觸發,典型的) EXT/5 2V
信號制式和行/場 支持標準的NTSC和PAL制式,行數范圍是1-525(NTSC)和1-625(PAL)
頻率(視頻觸發類型)
交替觸發
CH1觸發 邊沿、脈寬、視頻、交替
CH2觸發 邊沿、脈寬、視頻、交替
測量
光標 手動模式 光標間電壓差(ΔV),光標間時間差(ΔT),ΔT的倒數(Hz)(1/ΔT)
跟蹤模式 波形點的電壓值和時間值
伯納個性參數自動測量 峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1->2 (上升) 、延遲1->2 (下降) 的測量
數學操作 加、減、乘、除、FFT
存儲波形 10組波形、10種設置
FFT Window Hanning,Hamming,Blackman,Rectangular
采樣點 1024 points
李沙育圖形 相位差 ±3 degrees
顯示
顯示類型 對角線為145毫米(5.7英寸)液晶顯示
顯示分辨率(顯示) 320水平×RGB×240垂直像素(彩色)
顯示色彩 彩色
顯示對比度 可調
背光強度(典型的) 300nit
顯示語言種類 中文簡體,中文繁體,英文
探頭補償器輸出
輸出電壓(典型的) 約3V,峰-峰值≥1MΩ負載時
頻率(典型的) 1kHz
接口功能
標準配置 1個USB(D);1個USB(H);1個RS-232C
選配件 GPIB和LAN
電源
電源電壓 100-240VACRMS       45Hz到440Hz,CAT  II
耗電 小于30VA
保險絲 2A,T級,250V
環境
溫度 操作:0℃~+40℃
非操作:-20℃~+60℃
冷卻方法 對流
濕度 +10℃~+30℃:≤95%±5%RH,
+30℃~+40℃:≤75%±5%RH
高度 操作3,000米
非操作15,000米
機械規格
尺寸 430×380×(2臺 標準包裝尺寸)
重量(凈重)  機身 (不含包裝),6.8 kg(含包裝)
2臺 含包裝  (標準包裝毛重)
IP防護 IP2X
