鼎陽SIGLENT SDS3104X智能示波器
名稱：示波器
品牌：
型號：
簡介：鼎陽SIGLENT SDS3104X智能示波器規格參數 帶寬 1 GHz 實時采樣率 4 GSa/s 通道數 4 模擬通道 + 16 數字通道 存儲深度 20 Mpts/CH 最高波形捕獲率 1,000,000 wfm/s（Sequence...
申請服務
- 產品介紹
鼎陽SIGLENT SDS3104X智能示波器規格參數 |
|
| 帶寬 | 1 GHz |
| 實時采樣率 | 4 GSa/s |
| 通道數 | 4 模擬通道 + 16 數字通道 |
| 存儲深度 | 20 Mpts/CH |
| 最高波形捕獲率 | 1,000,000 wfm/s（Sequence模式） |
| 接口 | 4*USB Host，SD 卡槽，USB Device，LAN，AUX out (Pass/Fail,Trigger Out)，EXT TRIG，標準 D 型 15 針 SVGA 接口，16 邏輯通道接口和可配置的校準信號接口 |
| 屏幕 | 10.1英寸電容式觸摸屏，分辨率1024*600 |
| 觸發類型 | 邊沿，脈寬，判定合格，邏輯圖，TV，窗口，間隔，漏失，欠幅，斜率，I2C，I2S， SPI，UART/RS232，LIN，CAN，CAN-FD，FlexRay，MIL 1553，USB 2.0 |
| 解碼類型（選件） | I2C， I2S，SPI， UART/RS232，LIN， CAN， CAN-FD，FlexRay，MIL 1553，USB 2.0 |
| 函數/任意波形發生器 | 單通道，最高輸出頻率 25 MHz，采樣率 125 MSa/s，波形長度 16 kpts |
| MSO | 通道數 16，采樣率 500 MSa/s，存儲深度 10 Mpts |
| 標配探頭 | 4 套無源探頭（SP3050A） |
| 重量 | 凈重 4.8 kg |
極簡主義風格，15種一鍵操作
鼎陽SIGLENT SDS3104X智能示波器采用頂級的用戶界面MAUI，迷人的簡潔，所有菜單層級只有兩級。
水平、垂直和觸發系統相關的功能控制都可以通過面板的10.1英寸高清電容觸摸屏來完成。對于改變波形的位置、觸發位置、查看波形細節、光標位置、配置測量參數、選擇配置信息等，都可以通過簡單的觸控操作來輕松實現。

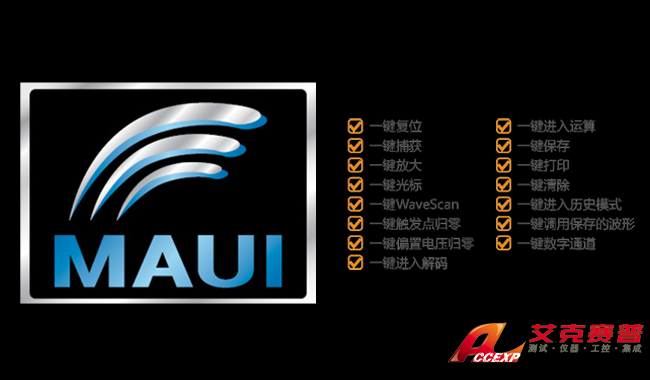

為了方便用戶操作，鼎陽SIGLENT SDS3104X智能示波器把最常用的操作都做成了一鍵式設計，共計15種，配合觸摸屏，極大地提升了用戶的操作體驗。
創新的SPO架構
傳統的數字示波器，波形數據處理、顯示都在CPU中完成，CPU成為整個數據采集、處理和顯示的瓶頸。基于SPO架構的鼎陽SIGLENT SDS3104X智能示波器采用了SIGLENT自主創新的波形采集、圖像處理引擎，利用FPGA完成波形的處理和顯示，實現了
高刷新 - 使示波器能快速捕獲到低概率事件
256級波形輝度等級及色溫顯示
數字觸發 - 低抖動、高觸發靈敏度
深存儲 - 不壓縮的20 Mpts原始采集點用于測量
利用這些特性，用戶可快速發現偶發的毛刺和異常信號，查找出問題根源。
豐富的調試工具包，快速精確定位問題
鼎陽SIGLENT SDS3104X智能示波器智能示波器擁有豐富的調試工具包，可在信號捕獲、調試、分析、存檔和報告等環節提供強大的幫助。

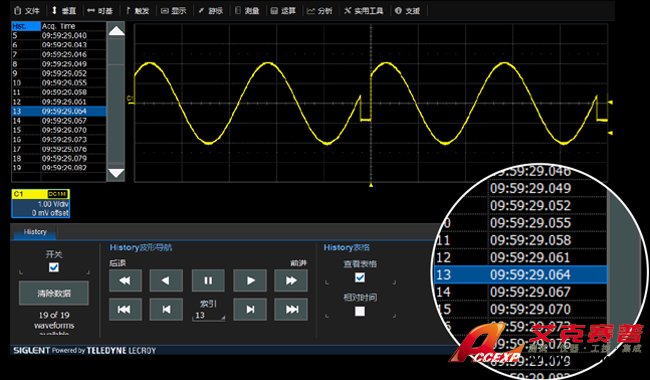

鼎陽SIGLENT SDS3104X智能示波器觸發包括窗口、間隔、漏失、欠幅、斜率、邊沿、脈寬、判定合格、邏輯圖、高清視頻和串行總線觸發（I2C、I2S、SPI、UART/RS232、LIN、CAN、CAN-FD、FlexRay、MIL1553、USB 2.0）。并且還標配了順序和歷史模式。順序模式下，兩幀之間的最小死區時間為1 us, 其等效刷新率可達100萬幀/秒。 配合后臺運行的歷史模式是故障分析的有力工具。

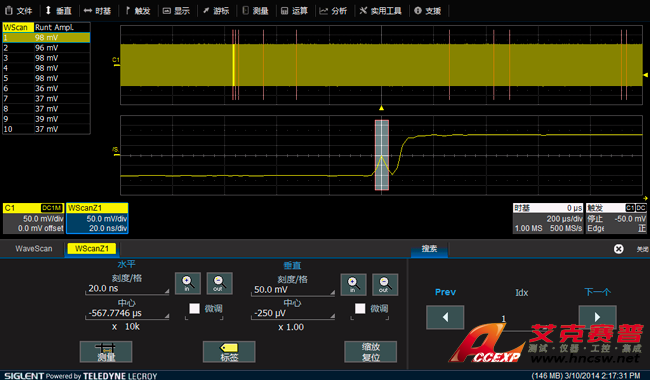

高級波形搜索和分析（WaveScan）
WaveScan被稱為示波器中的Google, 能夠實時地對采集到的波形進行測量分析，搜索出感興趣的信號，可對搜索到的信號進行列表顯示、高亮標識和放大觀察，可以靜態地“查找”，也可以動態地“掃描”。
動態掃描時，當查找到感興趣的信號時，示波器可以產生“停止捕獲，發出告警聲，自動保存波形，打印屏幕，產生報告”等各種動作，從而實現“無人值守”的排查異常信號的作用。

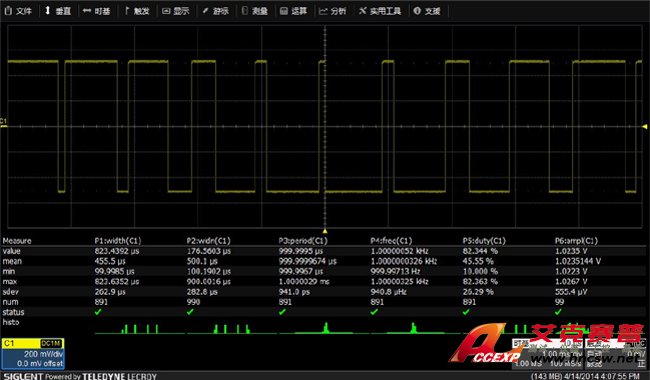

真正意義的測量統計（AIM:All In-One-Time Measurement）
鼎陽SIGLENT SDS3104X智能示波器提供24種參數的測量統計功能，不丟失任何細節，真正做到測量所有捕獲到的波形參數。
不論是5個樣本還是50個樣本，抑或50,000,000個樣本，所有樣本數“一個也不少”，配合描述統計參數概率分布的直方圖功能，可準確、全面地掌握測量統計結果。
