Gwinstek GDS-2202 200MHz數字存儲示波器

名稱:示波器

品牌:

型號:

簡介:Gwinstek GDS-2202 200MHz數字存儲示波器有2輸入通道 ,1GSa/s 實時取樣率以及 25GSa/s 等效取樣率 ,25000點之記憶體長度 .Gwinstek GDS-2204搭載5.6 吋TFT彩色LCD熒幕 ,支...

  • 產品介紹

Gwinstek GDS-2202 200MHz數字存儲示波器有2輸入通道 ,1GSa/s 實時取樣率以及 25GSa/s 等效取樣率 ,25000點之記憶體長度 .Gwinstek GDS-2204搭載5.6 吋TFT彩色LCD熒幕 ,支持USB HOST/DEVICE:可使用U盤及USB打印機,還支持AC/DC電源操作模式(選購).

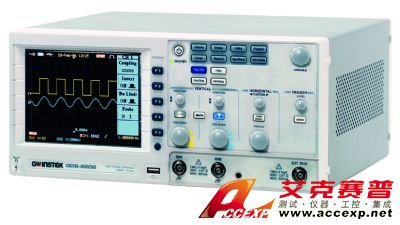

Gwinstek GDS-2202 圖片

垂直系統
通道數 2
帶寬 DC ~ 200MHz (-3dB)
上升時間 約3.5ns
靈敏度 2mV/div ~ 5V/div (1-2-5 步進)
精確度 ±(3% x |讀出數值|+0.05 div x Volts/div+0.8mV)
輸入耦合 AC, DC & 接地
輸入阻抗 1MΩ±2%, ~16pF
極性 正向,反向
最大輸入 300V (DC+AC peak), CATII
波形信號處理 + , - , x, FFT, FFTrms
偏移范圍 2mV/div~20mV/div: 0.5V; 50mV/div~200mV/div: 5V; 500mV/div~2V/div: 50V; 5V/div: 300V
帶寬限制 20MHz (-3dB)
觸發系統
觸發類型 CH1 , CH2 , Line , EXT
觸發模式 自動電平, 自動, 普通, 單次, TV, 邊沿, 脈寬, 時間延遲, 事件延遲
觸發耦合 AC , DC , 低頻抑制 , 高頻抑制 , 噪聲抑制
觸發靈敏度 DC ~ 25MHz : 約 0.5div 或 5mV;  25MHz ~ 100MHz : 約 1div 或 10mV
外部觸發
范圍 15V
靈敏度 DC ~ 30MHz : ~ 50mV ; 30M ~ 100MHz : ~100mV
輸入阻抗 1MΩ±2% , ~ 16pF
最大輸入范圍 300V (DC AC peak) , CATII
水平系統
掃描范圍 1ns/div ~ 10s/div (1-2-5 步進); 滾動模式 : 250ms/div ~ 10s/div
顯示模式 主時基, 窗口, 窗口放大, 滾動, 掃描, X-Y
準確度誤差 ±0.01%
前置觸發 最大20 div
后置觸發 1000 div
X-Y 模式
X-軸輸入 通道 1
Y-軸輸入 通道 2
相位移 ±3° 在 100kHz
信號獲取系統
實時采樣率 最大1GSa/s
等效采樣率 最大25GSa/s
垂直分辨率 8 位
記錄長度 最大25K 點
獲取模式 采樣, 峰值偵測, 平均, 累加
峰值測量 10ns
平均次數 2 , 4 , 8 , 16 , 32 , 64 , 128 , 256
游標以及測量系統
電壓測量 Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/ Overshoot , Fall Preshoot/Overshoot
時間測量 頻率, 周期, 上升時間, 下降時間, 正脈寬, 負脈寬, 占空比
延遲測量 8種延遲測量
游標測量 ΔV,ΔT
計頻器  分辨率: 6 位
精確度: ±2%
信號源: 除視頻觸發模式下,所有可用觸發源
控制面板功能
自動設動 自動調整垂直系統,水平系統,觸發電平
存儲 高達20組面板設定
波形存儲 4 組參考波形, 共 24 組
顯示
TFT LCD 5.6 英寸
顯示分辨率 234 x 320 點
顯示格線 8 x 10 格 ; 8 x 12 格 (關閉菜單)
顯示亮度 可調節
介面
Go/NoGo 輸出 5V 最大/10mA TTL電平, 集電極開路
RS-232 接口 DB 9-針 公頭 DTE RS-232 接口
GPIB 接口(選配) 兼容IEEE 488.2標準
USB USB Host/Device 2.0 全速
電源
電壓范圍 AC 100V ~ 240V , 48Hz ~ 63Hz , 自適應
電池(選配) 電池: 11.1V 鋰電池包
充電時間 : 8 小時
使用時間: 3 小時 , 根據實際情況使用
其他功能
多國語言菜單
在線幫助
實時時鐘 時間和日期, 提供存儲的時間和日期
尺寸和重量 254D x 142H x 310W(mm)
約 4.3kg
