固緯GDS-1042 40MHz數字存儲示波器
申請服務
- 產品介紹

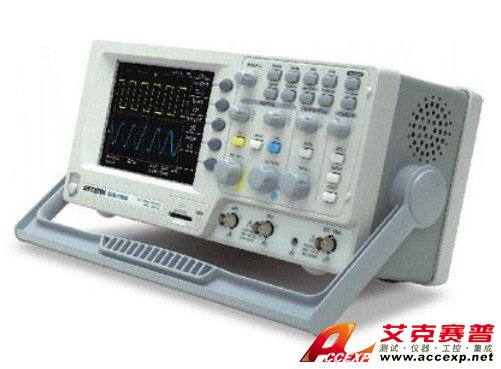

固緯GDS-1042 數字存儲示波器是一臺帶寬為40MHz數字存儲示波器，LCD顯示(TFT真彩色)，2CH，小體積金屬屏蔽。
固緯GDS-1042 數字存儲示波器隨機附帶： 用戶手冊 x 1 電源線 x 1 GTP-060A-2 探棒(10:1/1:1) x 2
尺寸和重量為 310(W) x 142(H) x 140(D)mm GDS-1042重量約為 2.5kg
固緯GDS-104240 MHz 帶寬
2 個輸入通道
250MSa/s 實時采樣率和 25GSa/s 等效采樣率
4k存儲深度/CH
最快10ns的峰值偵測
固緯GDS-1042 數字存儲示波器15組的面板設定和波形存儲/調出
5.6" TFT 真彩顯示
19 組自動測量
時基數: 1nS ~ 10nS/div
USB 接口
數學運算 - 加, 減, FFT
6-位實時頻率計數器
固緯GDS-1042 數字存儲示波器通道數 2
帶寬 DC ~ 40MHz (-3dB)
上升時間 <約14ns
固緯GDS-1042 數字存儲示波器靈敏度 2mV/div ~ 5V/div (1-2-5 步進)
精確度 ±(3% x |讀出數值|+0.1 div + 1mV)
輸入耦合 AC, DC & 接地
輸入阻抗 1M±2%, ~16pF
極性 正向 ，反向
最大輸入 300V (DC+AC peak), CATII
波形信號處理 + , - , FFT
偏移范圍 2mV/div ~ 50mV/div : ±0.4V
100mV/div ~ 500mV/div : ±4V
1V/div ~ 5V/div : ±40V
帶寬限制 20MHz (-3dB)
觸發系統
觸發源 CH1 , CH2 ,線性 , 外部觸發
觸發模式 自動, 普通, 單次, TV, 邊沿, 脈沖寬度
觸發耦合 AC , DC , 低頻抑制 , 高頻抑制 , 噪聲抑制
靈敏度 DC ~ 25MHz : 約 0.5div 或 5mV
固緯GDS-1042 數字存儲示波器外部觸發
范圍 ±15V
靈敏度 DC ~ 30MHz : ~ 50mV ; 30M ~ 60MHz : ~100mV
輸入阻抗 1MΩ±2% , ~ 16pF
最大輸入 300V (DC AC peak) , CATII
水平系統
掃描范圍 1ns/div ~ 10s/div (1-2-5 步進); 滾動模式 : 250ms/div ~ 10s/div
顯示模式 主時基, 窗口, 窗口放大, 滾動, X-Y
準確度誤差 ±0.01%
前置觸發 最大10 div
后置觸發 1000 div
X-Y 模式
X-軸輸入 通道 1
Y-軸輸入 通道 2
相位移 ±3° 在 100kHz
信號獲取系統
實時采樣率 最大250MSa/s
等效采樣率 最大25GSa/s
垂直分辨率 8 位
記錄長度 最大4K 點
獲取模式 采樣, 峰值偵測, 平均
峰值測量 10ns (500ns/div ~ 10s/div)
平均次數 2 , 4 , 8 , 16 , 32 , 64 , 128 , 256
游標及測量系統
電壓測量 Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall Preshoot/Overshoot
時間測量 頻率, 周期, 上升時間 ,下降時間, 正脈寬，負脈寬, 占空比
游標測量 ΔV
ΔT
自動計數 分辨率: 6 位
精確度: ±2%
信號源:除視頻觸發模式下，所有可用觸發源
控制面板功能
自動設定 自動調整垂直系統，水平系統，觸發電平
存儲 高達15組測量條件
波形存儲 15 組波形
顯示系統
TFT LCD 5.6 英寸
顯示分辨率 234 x 320 點
顯示格線 8 x 10 格
顯示亮度 可調整
固緯GDS-1042 數字存儲示波器接口
USB 接口 USB1.1 & 2.0 全速兼容 (打印機和FLASH盤不支持)
SD 卡插槽 圖像 (BMP), 波形數據 (CSV), 和設置 (SET)
電源
線性電壓范圍 AC 100V ~ 240V , 48Hz ~ 63Hz , 自適應
其他功能
多國語言菜單 有
在線幫助 有
