美國力科 LeCroy DDA 7 Zi-A 硬盤驅動示波器

名稱:示波器

品牌:

型號:

簡介:美國力科 LeCroy DDA 7 Zi-A 硬盤驅動示波器在WavePro 7 Zi-A系列示波器的基礎上提供 了3.5和6 GHz模塊并且配備了 20 Mpts/ch的采樣存儲器,專用的磁盤驅動測量、對失效分析的觸發和縮放。美國力科 L...

  • 產品介紹

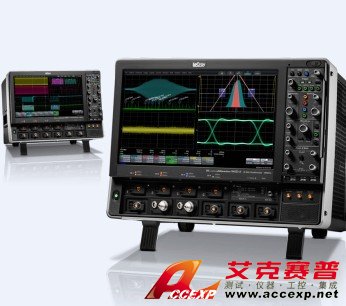

美國力科 LeCroy DDA 7 Zi-A 硬盤驅動示波器在WavePro 7 Zi-A系列示波器的基礎上提供 了3.5和6 GHz模塊并且配備了 20 Mpts/ch的采樣存儲器,專用的磁盤驅動測量、對失效分析的觸發和縮放。美國力科 LeCroy DDA 7 Zi-A 硬盤驅動示波器標配了裝有磁盤驅動分析儀用戶界面的串行數據測量功能,從而得到高性能的磁盤驅動設計。美國力科 LeCroy DDA 7 Zi-A 硬盤驅動示波器在DDA或SDA模式下工作,可對串行數據鏈接或者其它磁盤驅動的媒介行為進行分析。
美國力科 LeCroy DDA 7 Zi-A 硬盤驅動示波器主要規格
帶寬 3.5 GHz, 6 GHz
起步價 $50,990
標準記錄長度  32 Mpts/ch
最大記錄長度 256 Mpts/ch
最高采樣率 40 GS/s
力科 DDA 725Zi-A 硬盤驅動示波器   (2.5 GHz Bandwidth, 4 Input Channels, 40 GS/s on 2 Ch Max Sample Rate)
力科 DDA 735Zi-A 硬盤驅動示波器    (3.5 GHz Bandwidth, 4 Input Channels, 40 GS/s on 2 Ch Max Sample Rate)
力科 DDA 760Zi-A 硬盤驅動示波器    (6 GHz Bandwidth, 4 Input Channels, 40 GS/s on 2 Ch Max Sample Rate)
LeCroy-DDA-725-735Zi-760Zi-A
美國力科 LeCroy DDA 7 Zi-A 硬盤驅動示波器內置的工具可以協助數據存儲工程師,加快新產品推向市場的速度,加快對現存的驅動器的理解和失效分析。力科持續著DDA 7 Zi-A系列的傳統,為其配備強大的磁盤驅動分析工具箱。快速完整地捕獲、觀察并分析高速復雜的驅動器信號波形。數據存儲應用對存儲器非常敏感,例如捕獲多個扇區或一個完整軌道的數據,對解決設計的故障或對介質定性具有很重要的意義。
X-Stream II架構可以快速精確地測量分析磁盤驅動器信號。使用選件L可以將存儲器擴展到128 Mpts/Ch(2個通道256 Mpts/Ch)。DDA 760Zi和DDA 735Zi均可方便地選擇50Ω或1MΩ輸入。2個通道上標配20 Mpts波形存儲器和 40 GS/s 采樣速率,意味著多驅動器扇區可被同時采樣。
美國力科 LeCroy DDA 7 Zi-A 硬盤驅動示波器長存儲和查找問題的靈活性
獲取一個高達6 GHz的頭信號,然后使用前面板的快速縮放按鈕對其進行縮放。DDA會自動復制并擴展該驅動器信號。簡單地水平和垂直滾動,檢查任意扇區。多個縮放可以使您從8個各自區域觀察到該頭信號;每個縮放使用不同的顏色。磁盤驅動參數可以使您對脈寬的變化或某個區域內的信噪比進行定性分析。失效分析工程師可以存儲并回調重要波形和面板設置來對比問題驅動器和正常驅動器。模數轉換器在高達40 GS/s的速度運行,以保證可以對今天的高速讀通道的測量具有足夠的敏感度。使用每臺DDA,您都可以運行您的自定義腳本,配合與您的通道和介質匹配的濾波器來觀察捕獲的信號。用戶自定義腳本可以通過MATLAB、Visual Basic、Excel或其他格式來創建。
美國力科 LeCroy DDA 7 Zi-A 硬盤驅動示波器特殊觸發和序列性能
DDA的磁盤觸發可以使您對信號設置一系列的事件并開啟觸發。例如,驗證索引信號上的信號并捕獲磁道上所有扇區的信息。隨著DDA上存儲器的增加,在高達50 微秒/采樣的事件分辨率下,更多的扇區可被捕獲。DDA 7 Zi-A分析儀可以收集最多15,000個扇區的數據。另一個附加功能,流序列,使用DDA的X-Stream II和快速硬件架構,可以將最多300,000片數據存流入存儲器中;并且采用高速觸發頻率。
美國力科 LeCroy DDA 7 Zi-A 硬盤驅動示波器可以使您直接跳至磁盤驅動分析儀功能。前置面板上類似的控制,外加一個自然的上下文相關圖形用戶界面,可以快速響應您的命令。該功能正是您想要的。
DDA 7 Zi-A提供了一鍵調用全部工具,來進行準確的調試和分析磁盤驅動的工作。
DDA 7 Zi-A特點:
31個用戶參數
4個專用驅動器觸發
扇區
伺服門
PES觸發
讀取門觸發
高級驅動器分析工具
高級磁盤驅動分析工具功能包括:
頭濾波均衡器仿真
通道仿真
SAM直方圖
SAM值圖表t
PES跳動分析
模擬對比
同時連接低速信號,例如索引和伺服門,和高速信號,如讀通道,從來都不是一件容易的事情。所有模塊都集成了50Ω和1MΩ的輸入,所有沒有必要購買昂貴的適配器。
美國力科 LeCroy DDA 7 Zi-A 硬盤驅動示波器主要規格:
帶寬 3.5 GHz, 6 GHz
起步價 $50,990
標準記錄長度  32 Mpts/ch
最大記錄長度 256 Mpts/ch
最高采樣率 40 GS/s
