海德漢 封閉式直線光柵尺
HEIDENHAIN 的封閉式光柵尺可以防止灰塵，切屑和飛濺液體，是機床測量裝置的最佳選擇
準確度等級± 2 μm
測量步距 0.05μm
測量長度達 30 m
快速方便的安裝
允許的安裝公差大
高加減速度
封閉式光柵尺可防污物
HEIDENHAIN 的封閉式光柵尺可以保護帶尺，掃描單元及其導軌不受切屑和液體的污染但彈性密封條要開口向下。掃描單元載體在尺體內的移動采用低摩擦導軌。載體與尺體外部的安裝塊通過聯接器連接，聯接器可以補償光柵尺和機床導軌之間不可避免的不對中度。

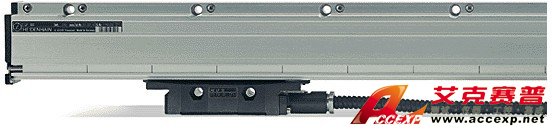

1)LC,LF.LS.LB封閉式直線光柵尺 標準光柵尺外殼
標準外殼的直線光柵尺的突出特點是抗震能力強。
LG100 系列絕對式直線光柵尺直接提供絕對位置，測量前無需任何移動。同時還提供增量信號。它們與LS100系列增量式光柵尺的安裝尺寸相同，機械結構也相同。由于LC100和LS100系列直線光柵尺具有高精度和確定的溫度特性，它們特別適用于NC數控機床使用。
LF型增量式光柵尺使用的測量光柵柵距較小。因此特別適用于很高重復性的應用場合。
LS 600系列增量式直線光柵尺用于簡單定位應用，例如手動操作的機床。
LB型增量式光柵尺的測量長度可達30米。它的測量光柵尺是用AURODUR工藝刻制的單體鋼帶尺，安裝好光柵尺外殼后，將這個鋼帶尺拉入尺座鐘并給予一定預緊力，兩端固定在機床鑄件上。
LC100系列
用于絕對位置測量
具有確定溫度的特性
能承受較高震動頻率
兩種安裝方式
單場掃描
LS187
用于增量位置測量
具有確定溫度的特性
能承受較高震動頻率
兩種安裝方式
單場掃描
LF183
高重復性
溫度特性與鋼材和鑄鐵相似
能承受較高震動頻率
兩種安裝方式
單場掃描
LS600系列
專用于手動操作機床
安裝簡單
LB382
大尺寸測量，最長可達30m
具有確定溫度的特性
能承受較高震動頻率
兩種安裝方式

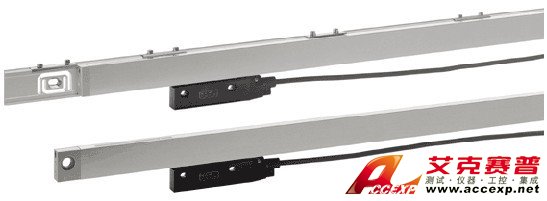

LC,LF.LS.LB封閉式直線光柵尺 緊湊光柵尺外殼
緊湊外殼的封閉式直線光柵尺主要用于安裝空間有限之處。LC400系列絕對式直線光柵尺直接提供絕對位置值，測量前無需任何移動，同時還提供增量信號。同LS400系列增量式直線光柵尺一樣，它精度高并具有確定溫度特性，特別適用于NC數控機床。
LF型增量光柵尺的測量光柵柵距較小。因此，特別適用于很高重復性的應用場合。
LS300系列增量式直線光柵尺用于簡單定位應用，例如手動操作的機床。
安裝版安裝簡單
用于安裝版安裝緊湊型直線光柵尺的優點突出。它可在組裝機床時固定。最后安裝時，只需將光柵尺夾緊就行了。因此，可以很容易地換光柵尺，便于檢修。
LC400系列
用于絕對位置測量
具有確定溫度特性
單場掃描
LS487系列
用于絕對位置測量
具有確定溫度特性
單場掃描
LF481
高重復性
高分辨率
溫度特性與鋼材和鑄鐵相似
單場掃描
LS300系列
專用于手動操作機床
