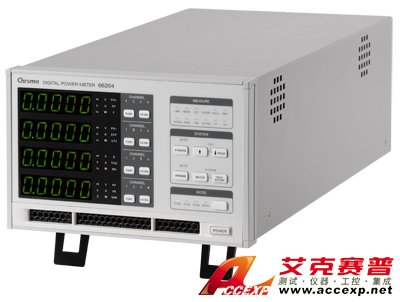

艾克賽普 Chroma 66204 數位式功率表
名稱：其他儀器與工具
品牌：
型號：
簡介：艾克賽普 Chroma 66204 數位式功率表是專為多相交流電源功率量測所設計的數位式功率表，適合于大部份的電機及電器產品量測應用(66204提供4模組)。此系列產品提供多種輸入電壓配置接線模式(1P2W/1P3W/3P3W/3P4W)，...
申請服務
- 產品介紹
艾克賽普 Chroma 66204 數位式功率表是專為多相交流電源功率量測所設計的數位式功率表，適合于大部份的電機及電器產品量測應用(66204提供4模組)。此系列產品提供多種輸入電壓配置接線模式(1P2W/1P3W/3P3W/3P4W)，使用者可依需求選擇接線模式以符合特定接線方式的電壓、電流、功率以及其他參數量測。66204的多組電壓及電流檔位可提供更廣泛和準確的量測應用。不同于一般傳統使用類比線路設計的方式，66200系列采用16位元高解析類比轉數位，最高250kHz的取樣頻率，及高速的數位訊號處理(DSP)技術以符合高準度參數量測。
比起其他廠牌同等級的功率表，它能提供更多功能，及更快速量測出穩定及精確的數值。66200系列數位式功率表系列有四個顯示視窗，同時提供不同參數讀取，使用者可以很容易的選擇想讀取的數值。每個視窗的七段顯示器提供5個數位的量測解析度。另外于后背板有USB或GPIB介面供使用者選配，做數位控制使用。
66204符合ENERGY STAR/IEC 62301/ErP標準對于功率量測需求。此系列產品內部提供兩組量測電流感測器，可支援最小電流檔位5mA可滿足無負載模式小于30mW低功率量測要求，同時也適用于大電流量測應用。對于大于20A電流量測部份，可搭配外部分流器(external shunt)或CT以符合量測需求。針對66203/66204可提供的量測參數部份，除了電壓(Vrms)、電流(Irms)、頻率(Hz)、有效功率(W)、視在功率(VA)、無效功率(VAR)、功率因數(PF)、電流波峰因素(CF)外，還可以測量涌浪電流(Inrush Current)，總諧波失真率(Total Harmonic Distortion)及能量(焦耳)。因此66204可滿足研發部門或品管部門的量測需求。66204的體積為3U的高度及一半標準機柜寬度，非常適用于系統整合。以下是長沙艾克塞普儀器設備有限公司為您介紹艾克賽普 Chroma 66204 數位式功率表的產品特性和功能應用，如有疑問或者需要相關資料，請聯系長沙艾克賽普儀器設備有限公司www.for815.cn，可提供樣機和相關工程師上門演示溝通，聯系電話：0731-84284278 84284378。
艾克賽普 Chroma 66204 數位式功率表產品特性：
電壓檔位:
15/30/60/150/300/600Vrms
電流檔位:
0.005/0.02/0.05/0.2/0.5/2/5/20Arms
頻率范圍: DC, 15Hz~10kHz
使用高速DSP技術，16 bits的類比/數位轉換器
標準機箱half rack寬度及4組量測模組設計(66204)
支援多種接線方式功率量測(1P2W/1P3W/3P3W/3P4W)
支援外部分流器和CT以符合電流量測需求
最小5mA電流檔位及0.1mW的功率解析度
符合ENERGY STAR/IEC 62301/ErP的量測需求
可使用能量累積法量測功率，適用于負載變動的產品
使用者定義的限制值，自動判別PASS/FAIL
雙Shunt設計，提供大范圍高精準的電流量測
可量測THD及使用者指定階數的失真度
可量測涌浪電流Inrush Current及能量Energy
電壓/電流諧波量測至50階
