艾克賽普 Chroma 6305 頻率響應分析儀

名稱:其他儀器與工具

品牌:

型號:

簡介:艾克賽普 Chroma 6305 頻率響應分析儀是艾克賽普公司全權代理臺灣Chroma公司的產品。以下是長沙艾克塞普儀器設備有限公司為您介紹艾克賽普 Chroma 6305 頻率響應分析儀的產品特性和功能應用,如有疑問或者需要相關資料,請聯...

  • 產品介紹
       艾克賽普 Chroma 6305 頻率響應分析儀是艾克賽普公司全權代理臺灣Chroma公司的產品。以下是長沙艾克塞普儀器設備有限公司為您介紹艾克賽普 Chroma 6305 頻率響應分析儀的產品特性和功能應用,如有疑問或者需要相關資料,請聯系長沙艾克賽普儀器設備有限公司www.for815.cn,可提供樣機和相關工程師上門演示溝通,聯系電話:0731-84284278 84284378。

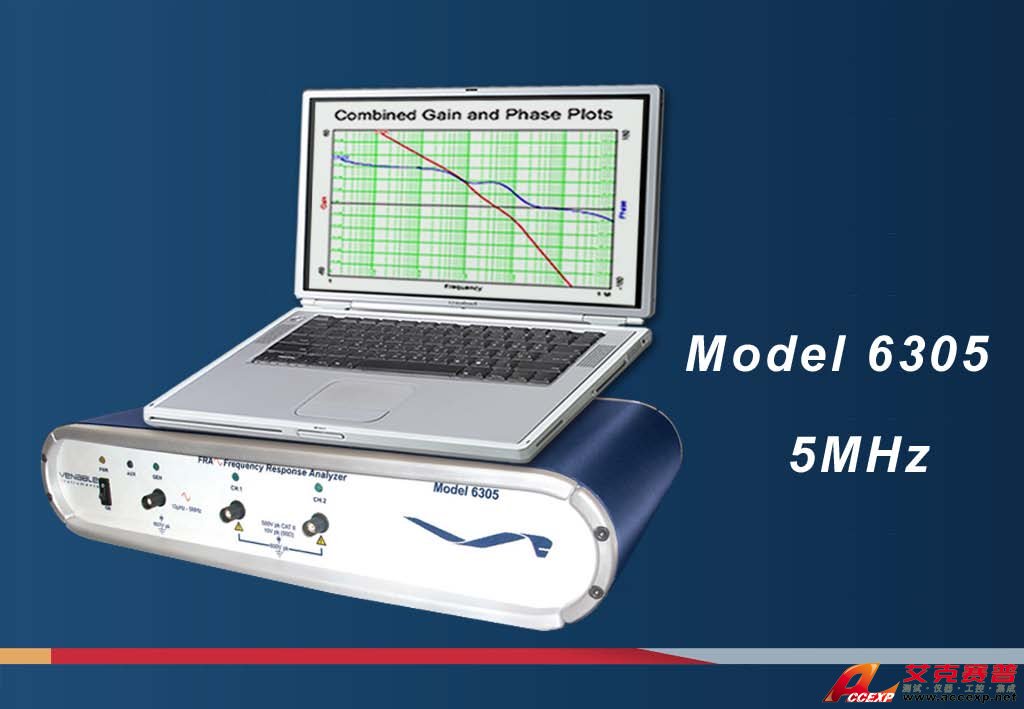

艾克賽普 Chroma 6305 頻率響應分析儀圖片
艾克賽普 Chroma 6305 頻率響應分析儀產品特性:
測試頻率范圍0.01Hz-5 MHz
可輸出訊號電壓范圍, 10mVac-10Vac, ±10Vdc, 適用于各種測試狀況
透過Bode Box來注入測試訊號, 安全性及準確度有保障
具有兩個量測通道, 分11個檔位, 精準度高
量測范圍: 10mV-500V, 儀器不易因待測物的異常電壓而受損壞
針對Power Supply設計的應用軟件, 容易使用
可產生波德圖(Bode plot), 尼奎士圖(Nyquistplot), 阻抗圖
軟件內含補償線路輔助設計及頻域運算功能

艾克賽普 Chroma 6305 頻率響應分析儀功能應用:

Venable公司原型號 3120 等系列機種已經停產。另以型號6305等系列機種來取代。除了輸出頻率更寬廣外,配件都可共享,其軟件功能也一樣,可兼容于過去測試檔案。

頻率響應分析儀6305的主要功能是量測待測物在頻域上的特性,了解其性能及穩定性,并可輔助控制線路的設計。其工作原理是藉由輸入一個頻率變化的掃描訊號,并于系統的特定點,量測所造成的影響,藉此導出待測物在不同頻率的響應特性。

一般工程師于設計驗證時,都是直接測試外在的功能特性。例如針對電源供應器,需要不同電壓輸出來做拉載測試,看是否會有震蕩的不穩定情形。這種測試過程需花用大量時間,當線路有修改后,又得重新測試。而即使設計驗證已經沒有問題,常會發生于大量生產時,因為使用零件的誤差,仍有少數產品會有不穩定的瑕疵狀況,這是因為設計時沒正確評估系統的穩定性。但這種特性無法直接由電流拉載的時域測試來得到,必須經由頻率響應分析儀的使用,才能得到系統的頻率響應圖,來判讀出穩定度的特性。而這種頻率響應的測試,不僅速度快,節省大量測試時間。除了了解待測物的穩定程度外,還可依照實際需要,再做控制線路的調整,達到設計的目的。維持良好的設計質量,加深客戶對設計者技術的信任,增進對產品的信心。尤其業界的激烈競爭,及ODM要求交期非常短的情況下,藉由頻率響應分析儀6305的分析,將有很大幫助。另外,也可以應用來驗證委外設計生產的電源供應器,對設計質量來把關。

除了測試系統的頻率響應外,頻率響應分析儀6305的控制軟件還包括了控制線路輔助設計和頻域運算功能。針對電源供應器的控制補償,提供了常用的三種線路,使用者可依照其電源供應器的控制方式,選擇適合的線路種類。先量測系統原來的頻率響應后,設定預計的設計目標:相位邊限(PhaseMargin)及交越頻率(CrossFrequency)等,軟件即可自動運算出控制線路中最適合的電阻及電容值。使用者再加以實際驗證即可。這個功能更可幫設計者節省大量時間,還能達到優化的設計結果。

頻率響應分析儀6305也可以測試被動組件的阻抗和頻率的響應圖,讓廠商了解生產的被動組件特性是否正常,以驗證制程是否正確。另外設計工程師可用來驗證所使用的組件,其頻率響應特性是否適合于應用范圍。例如電容于低頻時是電容性,隨頻率增加會成為電阻性,再來會變成電感性。若選擇不當,可能使用的電容卻呈現電感特性,線路自然無法正確運作。當真正了解適用頻率范圍后,選擇正確零件才能達到設計效果,不會出錯。

致茂電子(Chroma)是專業的電源供應器與被動組件測試儀器廠商,電源測試產品包括:交流電源、直流電源、電子負載、功率分析儀等,并有全功能的測試系統,被動組件測試產品包括:LCRMeter,TransformerTester等。為使客戶產品的測試更完整,引進美國專業的頻率響應分析儀廠商VenableInstruments的產品。其公司為技術導向,善長于建立系統模型、穩定度分析、控制回路、阻抗測試。特別專注于電源供應器。零件的頻域測試領域。其客戶包含世界各大知名廠商,例如:IBM,MOTOROLA,INTEL,HONEYWELL,POWERONE,TEXASINTRUMENTS等。
