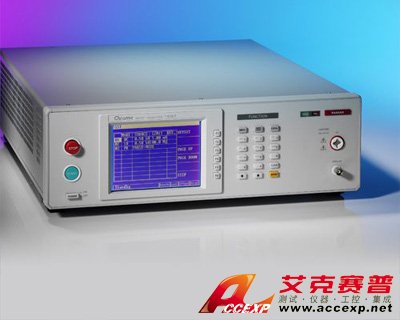

艾克賽普 Chroma 19056 耐壓測試分析儀
名稱：其他儀器與工具
品牌：
型號：
簡介：艾克賽普 Chroma 19056 耐壓測試分析儀系列為針對超 高壓耐壓測試與分析所設計的設備。系列機種 包含10kVac/12kVdc/20kVdc，最大輸出AC 20mA/ DC10mA。基本交/直流耐壓、絕緣電阻測試， 對于產線測試時...
申請服務
- 產品介紹
艾克賽普 Chroma 19056 耐壓測試分析儀系列為針對超 高壓耐壓測試與分析所設計的設備。系列機種 包含10kVac/12kVdc/20kVdc，最大輸出AC 20mA/ DC10mA。基本交/直流耐壓、絕緣電阻測試， 對于產線測試時的接觸檢查議題，除原有專 利設計OSC開短路偵測 (Open Short Check)， 新增HVCC高壓接觸檢查(High Voltage Contact Check)，針對高絕緣能力之組件于高壓輸出時同 步進行接觸檢查，提升測試可靠度與效率。
艾克賽普 Chroma 19056 耐壓測試分析儀具有GFI(接地失效中斷)設 計，當異常接地電流(A2-A1)發生時能實時切斷輸 出，可保護作業員操作安全。
超高壓耐壓分析儀主要針對高壓光偶合器及高 壓繼電器、高壓開關、PV模塊等絕緣耐受力較 高之組件提供高壓的耐壓測試與分析。
電容性高壓組件進行DC耐壓測試時必須充電與 放電，艾克賽普 Chroma 19056 耐壓測試分析儀具有快速充電功能有效降低測試 的時間，提高生產測試效率。
全系列耐壓分析儀皆具有Flashover (ARC)偵測 功能。經由設定啟始電壓、結束電壓、爬升步 序、次數及時間，進行放電程度分析。放電程 度分析模式 (DLA)提供階段判斷方式，可設定 電氣閃絡檢測 (Flashover, ARC)、絕緣崩潰檢測 (Breakdown, high limit)。當測試中有不良出現 時，19056會依限制值顯示出耐壓強度 (withstanding voltage)，其分別代表電氣閃絡啟 始電壓(Flashover Start Voltage, FSV)及絕緣崩潰 電壓(BreakDown Voltage, BDV) 。在分析量測的 同時可以外掛示波器同步觀察波形。藉由這些 測試結果，研究人員可以對產品進行分析與研 究，針對組件絕緣較弱的部份進行改善。以下是長沙艾克塞普儀器設備有限公司為您介紹艾克賽普 Chroma 19056 耐壓測試分析儀的產品特性和功能應用，如有疑問或者需要相關資料，請聯系長沙艾克賽普儀器設備有限公司www.for815.cn，可提供樣機和相關工程師上門演示溝通，聯系電話：0731-84284278 84284378。
艾克賽普 Chroma 19056 耐壓測試分析儀產品特性：
10kV AC & 20kV DC 耐壓測試
0.1MΩ~50GΩ 絕緣阻抗測試
BDV崩潰電壓測試功能
HVCC高壓接觸檢查
HFCC高頻接觸檢查
OSC開短路偵測
GFI人體保護電路
快速充放電功能
可程序電壓輸出及測試限制值
標準RS232接口
可選購GPIB&HANDLER界面
面板鎖定功能
CE 認證
