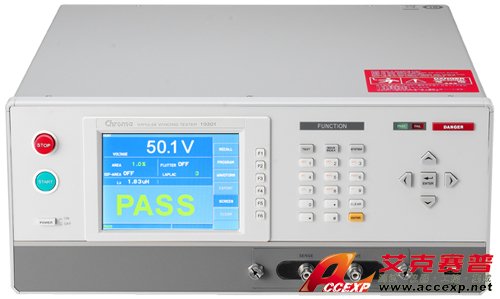

艾克賽普 Chroma 19301 繞線元件脈沖測試器
名稱：其他儀器與工具
品牌：
型號：
簡介：艾克賽普 Chroma 19301 繞線元件脈沖測試器是艾克賽普公司全權代理臺灣Chroma公司的產品。以下是長沙艾克塞普儀器設備有限公司為您介紹艾克賽普 Chroma 19301 繞線元件脈沖測試器的產品特性和功能應用，如有疑問或者需要相...
申請服務
- 產品介紹
艾克賽普 Chroma 19301 繞線元件脈沖測試器為繞線元件脈沖測試器，結合了 高低感量測技術應用，擁有1000Vdc脈沖電壓與 200MHz高速取樣率，可提供0.1uH~100uH 大范圍 感量產品測試滿足絕大部份功率電感測試需求， 擁有波形面積比較、波形面積差比較、波形顫動 偵測(FLUTTER)及波形二階微分偵測(LAPLACIAN) 等判定方法，可有效檢測線圈自體絕緣不良。
繞線元件于生產檢測包含電氣特性、電氣安規 耐壓進行測試，而線圈之自體絕緣不良通常是 造成線圈于使用環境中發生層間短路、出腳短路 之根源。其形成原因可能源于初始設計不良、 molding加工制程不良，或絕緣材料之劣化等所 引起，故加入線圈層間短路測試有其必要性。
艾克賽普 Chroma 19301 繞線元件脈沖測試器為針對繞線元件測試需求所設計， 利用一高壓充電之微小電容(測試能量低)與待測 線圈形成RLC并聯諧振，由振蕩之衰減波形，透 過高速且精密的取樣處理分析技術，可檢驗出線 圈自體之絕緣不良，提供功率電感元件進行繞線 品質及磁芯之耐壓測試，讓元件生產廠商及使用 者能更有效的為產品品質把關。
艾克賽普 Chroma 19301 繞線元件脈沖測試器應用于低感量繞線元件測試，最小 感量可達0.1uH，針對低感量測試特性提供四線 式測量、接觸檢查功能、電感檢查與電壓補償功 能，可避免因待測物感量變化大或配線等效電感 而造成測試電壓誤差大，為低感量繞線元件脈沖 測試最佳利器。
艾克賽普 Chroma 19301 繞線元件脈沖測試器于自動化生產上應用，擁有超高速 測量速度有效縮短測試時間提升生產效率，且電 壓補償功能改善了自動化機臺配線等效電感之影 響。
全新的人機操作介面，整合圖形化彩色顯示并提 供畫面擷取功能，透過前面板USB儲存波形，不 僅適用于生產現場，更可應用于研發、品保單位 使用進行樣品分析比對，大幅提升操作便利性。
