PEM電流探頭CWT Mini50HF
名稱：其他儀器與工具
品牌：
型號：

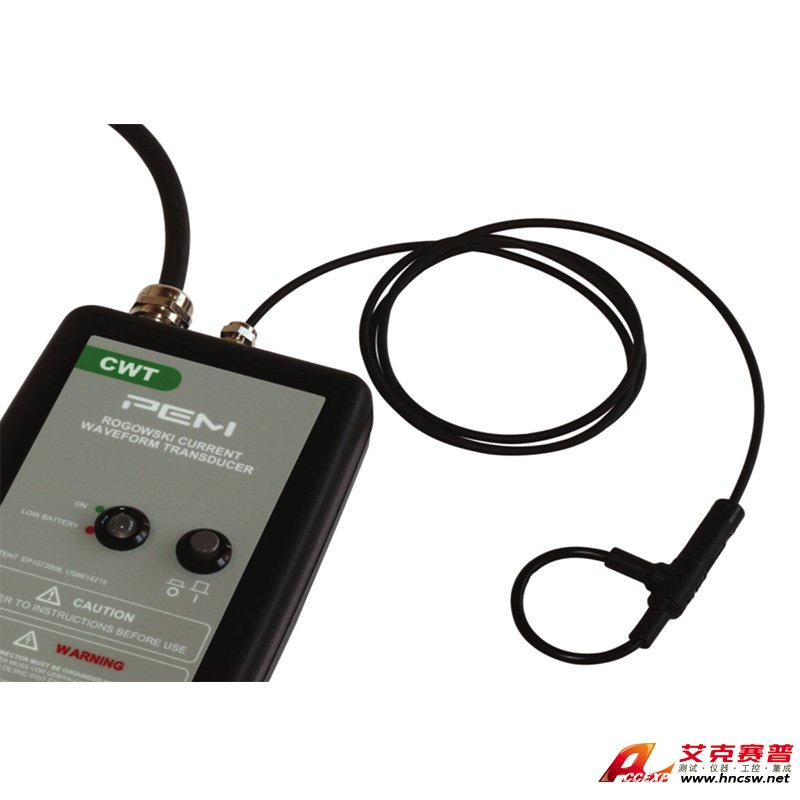

簡介：CWTMini50HF 是 CWTMiniHF 系列的特別版。 CWTMini50HF 針對更快的開關器件（如 SiC）進行了優化，具有 50MHz 的高頻 (-3dB) 帶寬，100mm 線圈厚度僅為 3.5mm（2kV 峰值絕緣）。
申請服務
- 產品介紹
CWTMini50HF 是 CWTMiniHF 系列的特別版。
CWTMini50HF 針對更快的開關器件（如 SiC）進行了優化，具有 50MHz 的高頻 (-3dB) 帶寬，100mm 線圈厚度僅為 3.5mm（2kV 峰值絕緣）。
與 CWTMiniHF 系列一樣，它結合了創新的屏蔽 Rogowski 線圈，提供出色的抗干擾能力，不受來自快速局部 dV/dt 瞬變或大 50/60Hz 電壓的干擾，并具有出色的高頻性能。
CWT 系列是電力電子應用的理想選擇，例如監測半導體開關波形或在電噪聲環境中進行測量。易于使用的薄型、靈活的夾式線圈準確地復制了快速開關電流波形，無論是正弦、準正弦還是脈沖。
標準和批準
- CE 標志
- 設計和測試符合 EN 61326-1:2013
- 根據 EN 61010-1 第三版設計和測試
- PEM Ltd 是一家 ISO9001:2015 注冊公司
- 正在申請的專利（已授予專利 JP 6438963）
表現
峰值電流：30A 至 3kA 峰值選項
輸出：±6.0V 峰值對應于 ≥100kΩ 的“峰值電流”
±3.0V 峰值對應于 50Ω 的“峰值電流”
高頻帶寬（-3dB）：50MHz（100mm線圈）
低頻帶寬（-3dB）：因型號而異（請參閱 數據表 ）
低頻帶寬（-3dB）：因型號而異（請參閱 數據表 ）
精度（典型值）：校準至±0.2%，導體位于 Rogowski 環路的中心
導體位置的典型變化±2.0% 讀數
工作溫度范圍：0℃ 至 +40℃ （積分器電子設備）
–40℃ 至 +125℃ （線圈和電纜）
線圈長度：100mm
峰值線圈絕緣（線圈厚度）：2kV 峰值（3.5mm 厚度）
峰值線圈絕緣（線圈厚度）：2kV 峰值（3.5mm 厚度）
電纜長度（線圈到積分器）：1米
電源：選項“B”電池 4 x AA（1.5V 標準堿性電池）
電源：選項“B”電池 4 x AA（1.5V 標準堿性電池）
Plus - 1.3mm 插座，用于 12V (±10%) DC 輸入
選項“R”可充電電池 4 x AA（1.2V NiMH 電池），帶有板載涓流充電電路。
加號 - 1.3mm 插座，用于 12V (±10%) DC 輸入
應用
CWTMiniHF 和現在具有 50MHz 高頻 (-3dB) 截止頻率的新 CWTMini50HF 具有兩個關鍵的市場領先優勢：
- 屏蔽（也稱為“屏蔽”）Rogowski 線圈（專利 JP 6438963，正在申請專利的 Rog）
- 優化的高頻 (HF) 性能
功率半導體的進步意味著這些開關現在能夠：
- 更高的阻斷電壓
- 更快的切換時間
- 并且體積更小，操作員在更高的溫度下
CWTMini50HF 可用于測量使用這些新功率半導體技術的功率轉換器中的電流，尤其是碳化硅 (SiC) 設備，在存在 dV/dt 的情況下，需要準確復制 10 到 50ns 數量級的上升時間≥ 40V/ns 的瞬變。
CWTMini50HF 仍然保留了我們 CWT Rogowski 探頭的所有其他優點Mini50HF 走線
- 線圈周圍的薄夾子，2kV 峰值，3.5mm
- 高達 +125°C 的高溫操作
- 幾乎為零的插入阻抗
CWTMini50HF 為高速功率和電力電子應用中的測量提供了顯著優勢。
