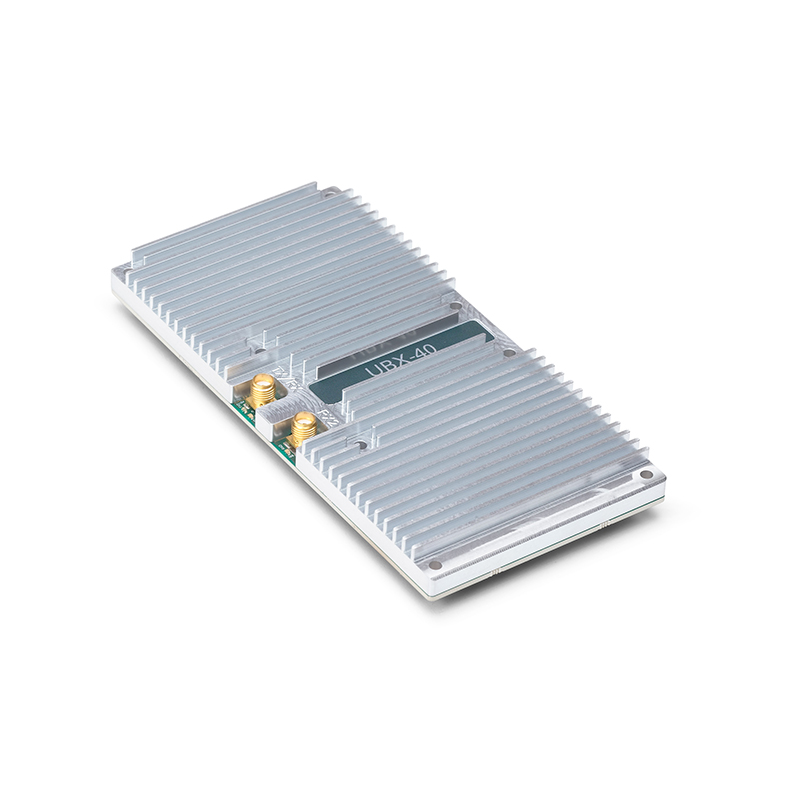

美國NI UBX 40 USRP 子板（10 MHz - 6 GHz，40 MHz 帶寬）
名稱：其他儀器與工具
品牌：
型號：
簡介：概述UBX 40 子板是一款全雙工寬帶收發器，覆蓋 10 MHz 至 6 GHz 的頻率，瞬時帶寬為 40 MHz。USRP X 系列主板上的多個 UBX 子板的相位對齊操作使用戶能夠探索 MIMO 和測向應用。UBX 40 子板可與其他 ...
申請服務
- 產品介紹
概述
UBX 40 子板是一款全雙工寬帶收發器，覆蓋 10 MHz 至 6 GHz 的頻率，瞬時帶寬為 40 MHz。USRP X 系列主板上的多個 UBX 子板的相位對齊操作使用戶能夠探索 MIMO 和測向應用。UBX 40 子板可與其他 USRP 子板互換工作，并受 USRP 硬件驅動程序? （UHD） 軟件 API 支持，可無縫集成到現有應用程序中。
靈活的收發器架構具有多個可重新配置的射頻信號路徑，可在寬頻率范圍內優化性能。發射機路徑中的下變頻級和接收機路徑中的上變頻級擴展了主直接變頻級的調諧范圍，以覆蓋中心頻率為10 MHz至500 MHz的信號。UBX 子板的射頻覆蓋范圍廣，非常適合跨越所有最常見感興趣頻段的應用，例如 HF、VHF、蜂窩、雷達和 Wi-Fi。
特征
寬頻率范圍：10 MHz – 6 GHz
寬帶寬：40 MHz
USRP 兼容性：X 系列和 N 系列
射頻屏蔽
全雙工操作，具有獨立的 TX 和 RX 頻率
頻率合成器同步，適用于需要相干或相位對齊操作的應用，支持 USRP X 系列主板
方框圖
