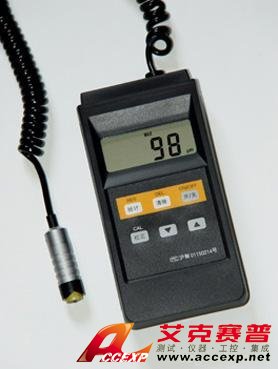

TM1200F 涂鍍層測厚儀
名稱：涂鍍層測厚儀
品牌：
型號：
簡介：TM1200F 涂鍍層測厚儀技術參數： 1） 測量范圍：0～1200m 2） 測量精度：(3%H+1)m， H 為被測涂層厚度 3） 分辨率：1m 4） 最小測量面直徑：lOmm 5） 顯示:4位LCD顯示測量的平均值、最大值、最小值、標準...
申請服務
- 產品介紹
TM1200F 涂鍍層測厚儀技術參數：
1） 測量范圍：0～1200μm
2） 測量精度：±(3%H+1)μm， H 為被測涂層厚度
3） 分辨率：1μm
4） 最小測量面直徑：φlOmm
5） 顯示:4位LCD顯示測量的平均值、最大值、最小值、標準偏差和測量次數，同時指示儀器的工作狀態及電池情況
6） 電源: 6F22型9V電池
7） 外形尺寸:（mm）140×68×32(l×b×h)
8） 重量:約 230g
9） 使用環境:溫度0～50℃，相對濕度不大于80%
TM1200F 涂鍍層測厚儀按鍵功能說明
1. ON/OFF：儀器的開關鍵。
2. RES： 數理統計鍵，對測量結果進行數理統計，并順序顯示測量的平均值（MEAN）、最大值(MAX) 、最小值（MIN）、標準偏差（S）和測量次數（N）。
3. DEL：消除最后一次測量值的鍵。
4. CAL：用于校正儀器的鍵。
5. △： 增加計數的鍵/正常測量模式與連續測量模式轉換鍵。
6. #65533;#65533;：減少計數的鍵。
TM1200F 涂鍍層測厚儀測量方法
１） 打開儀器背面的電池盒蓋，裝入電池。按ON/OFF鍵接通儀器電源，儀器開始運行自檢程序，當顯示數字為零，表示儀器功能正常，即可開始測量。
２） 將探頭平穩地放在測量物上，顯示器上出現#65533;K#65533;J標志，表示數據采集正在進行中，當探頭放置穩定后，涂層厚度值就在顯示器上顯示出來，一次測量即告完成。將探頭向上至少提高5mm，儀器可開始新的一次測量。每次測量結果將自動儲存于機內。
３） 通過多次測量后，按RES鍵可依次顯示出測量結果的平均值、最大值、最小值、標準偏差和測量次數。按RES鍵后，如再次測量，儀器將自動清除以前的測量值，并儲存新的測量值。
４） 如果在測量中，因探頭放置不穩，顯示出一個明顯錯誤測量值，可按DEL鍵消除該測量值，以免影響統計結果的準確性。如因探頭提離過快等原因，儀器未能采集到數據，顯示值為零，這時顯示的零不影響最后的統計結果。
５） 儀器使用完畢后，按ON/OFF鍵，關閉電源。本儀器有自動關機功能，如不進行任何操作，大約五分鐘后就自動關機。
６） 儀器有電源狀態指示功能，當電源電壓不足時，顯示器左上角顯示“BAT”，建議用戶此時更換電池。當電池電壓太低時，儀器會自動關閉電源。
７） 除上述常規的工作模式外，本儀器還有一種連續測量模式。在常規工作模式下，按Δ鍵即可進入連續測量模式，這時顯示器右上角出現“FREE”標志。在該狀態下，測量值不儲存，每次測量完成后探頭不必提離被測物，測量和顯示仍連續進行。這樣，通過探頭在被測物表面移動，可觀察到測量值的連續變化。再次按Δ鍵即可退回到常規工作模式，這時“FREE”標志消失。
# 測量值的變化一般是由于涂鍍層厚度不均勻引起的，但被測零件的表面曲率變化或邊緣效應以及基體表面粗糙度也會造成測量值的變化。
TM1200F 涂鍍層測厚儀校正方法
校正操作需要三塊標準箔片和一塊基板，標準箔片的厚度建議采用20、200、1000μm左右。基板應直接用未涂(鍍)的被測零件或去除涂(鍍)層的被測零件，且基板的表面應平整、光潔。
校正操作：
1. 探頭不接觸任何物體，按CAL鍵，顯示器出現“CAL”“BASE”標志。
2. 用探頭在未涂層的被測基體上測量5～10次。
3. 按CAL鍵，“BASE”標志消失“STD”和“1”標志出現。
4. 將第1塊標準箔片放在未涂層的基體上，用探頭測量3～5次，顯示器上顯示測量平均值。
5. 顯示與標準箔片厚度值不符， 用Δ和#65533;#65533;鍵改變顯示值，直到顯示值與標準箔片厚度一致。
6. 按CAL鍵，“1”標志變為“2”(或“2”變為“3”)。
7. 重復序號4～6，但標準箔片換成第2塊或第3塊，直至3塊標準箔片都校正完。 當最后一次按“CAL”鍵后，“CAL”標志消失，校正程序已完成，回到正常測量狀態。
TM1200F 涂鍍層測厚儀顯示標志及其意義
標志 意義
CAL 表示儀器工作于校正狀態。
BASE 應在未涂層的基板上進行校正操作。
STD1～3 應在第1～3塊標準箔片上進行校正操作。
BAT 電池電壓低，提示更換電池。
MEAN 平均值。
MAX 最大值。
MIN 最小值。
S 標準偏差。
N 測量次數。
μm 顯示值的單位，lμm=1/1000mm。
FREE 表示儀器工作在連續測量模式。
#65533;K#65533;J 耦合指示，表示探頭正在進行數據采集。
OVER 表示顯示值超過儀器的量程。
TM1200F 涂鍍層測厚儀儀器的日常維護
１） 儀器使用完畢后，應放入清潔、干燥的儲存箱里，避免沖擊和振動。
２） 探頭應避免敲擊和強烈振動并保持清潔，被測物上的污物在測量前必須被清除。
３） 儀器長時間不用時，應取出電池，以免電池漏液損壞儀器。
八．成套性
1）TM1200F涂層測厚儀 1臺
2）6F22型9V電池 1節
3）標準箔片 3片
4）基板 1塊
5）使用說明書 1份
6）保修卡 1份
7）合格證 1份
8）儀器箱 1只
