Tektronix BSA260CPG 26 Gb/s 碼型發生器

名稱:誤碼率分析儀

品牌:

型號:

簡介:Tektronix BSA260CPG 26 Gb/s 碼型發生器為測量串行數據系統的信號完整性提供了一種新方法。通過把眼圖分析與BER碼型生成結合起來,Tektronix BSA260CPG 26 Gb/s 碼型發生器可以更迅速、更準確、...

  • 產品介紹

Tektronix BSA260CPG 26 Gb/s 誤碼率分析儀為測量串行數據系統的信號完整性提供了一種新方法。通過把眼圖分析與BER碼型生成結合起來,您可以更迅速、更準確、更全面地執行誤碼率檢測。Tektronix BSA260CPG誤碼率分析儀可以簡便地隔離問題碼和碼型序列,然后通過七種高級誤碼分析功能,進一步展開分析,實現異常深入的統計測量能力。

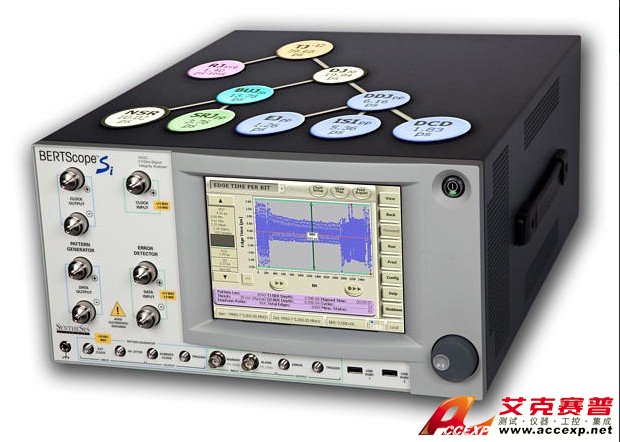

Tektronix BSA260CPG圖片
Tektronix BSA260CPG 26 Gb/s 誤碼率分析儀主要特點 優點:
碼型生成和誤碼分析,高速BER測量,高達26 Gb/s 在一臺儀器中同時提供生成和分析功能,根據當前的第二代和第三代串行標準進行接收機BER一致性測試。
集成壓力發生器,進行壓力眼圖靈敏度(SRS)和抖動容限一致性測試 可以在運行過程中改變測試信號的數據速率、施加的壓力和數據碼型,而且相互獨立;支持各種信號變化,測試芯片組/系統靈敏度。
集成BER相關眼圖分析,PCI Express、USB、SATA和其它串行標準測試通過/失敗模板 與其它BERT不同,提供了用戶熟悉的測試結果眼圖,對比特定標準模板,增強調試體驗。
PRBS信號誤碼定位和BER輪廓分析,速率高達26 GB/sec 從BER角度迅速了解信號完整性。誤碼定位功能提供了詳細的BER碼型靈敏度,加快識別確定性BER誤碼與隨機性BER誤碼。
選配抖動地圖,提供了快速抖動分解及DUT輸入準確壓力校準功能。 三角測量技術,為確定長碼型PRBS31抖動構成提供了快速高效的方法。圖形表示使得抖動分析更全面,使用起來更簡單。
選配數字預加重處理器,在碼型發生器提供的數據上實現用戶控制的預加重功能。 使用PCI Express, 10GBASE-KR, SATA, 40GBASE-KR4, 100GBASE-CAUI等標準信號進行測試
選配時鐘恢復單元,提高了高達28.6 Gb/s的時鐘恢復功能 根據高速串行標準和通信系統標準,進行一致性測試和準確的眼圖分析。


Tektronix BSA260CPG 26 Gb/s 誤碼率分析儀主要特點和優點
高達26Gb/s 的碼型發生、誤碼分析和BER 測試能力
集成的高精度帶壓力測試信號生成

最高100MHz 的正弦抖動(SJ)頻率
隨機抖動(RJ)
有界不相關抖動(BUJ)
正弦干擾(SI)
加壓力的電眼圖測試包括:

PCI Express
10/40/100 Gb 以太網
SFP+/SFI
XFP/XFI
OIF/CEI
Fibre Channel
Serial ATA I/O
USB 3.0
更多
抖動裕量(Margin)測試、抖動容限一致性模板測試
集合模板測試、抖動峰值、BER 輪廓和Q- 因子分析于一身 的物理層測試套件
可變深度的眼圖和模板測量s
集成的眼圖和BER 相關分析
為滿足XFP/XFI和OIF-CEI等最新標準所要求的誤碼率水平 為10-12 的模板性能評估,提供了一致性Contour 測試
Jitter Map選件系統豐富的抖動解析-使用長碼型(如:PRBS31) 抖動三角形測量法
豐富的差分分頻時鐘輸出,提供儀器級的時鐘源
專利的錯誤定位分析技術
應用
設計驗證包括信號完整性、抖動和時序分析
對高速串行系統、復雜設計的性能測試
工業高速串行數據流標準驗證、鑒定測試
設計/ 驗證高速I/O 組件和系統
信號完整性分析- 模板、峰值抖動、BER 輪廓、Jitter Map 和Q- 因子分析
設計/ 驗證光發射接收機

型號 最大比特率 帶壓力眼圖 – SJ, RJ, BUJ, SI 類型
BSA260C/260CPG 26 Gb/s Opt. STR 信號發生器/ 分析器
BSA175C/175CPG 17.5 Gb/s Opt. STR 信號發生器/ 分析器
BSA125C/125CPG 12.5 Gb/s Opt. STR 信號發生器/ 分析器
BSA85C 8.5 Gb/s Opt. STR 信號分析器
主要特點 優點
碼型生成和誤碼分析,高速BER測量,高達26 Gb/s 在一臺儀器中同時提供生成和分析功能,根據當前的第二代和第三代串行標準進行接收機BER一致性測試。
集成壓力發生器,進行壓力眼圖靈敏度(SRS)和抖動容限一致性測試 可以在運行過程中改變測試信號的數據速率、施加的壓力和數據碼型,而且相互獨立;支持各種信號變化,測試芯片組/系統靈敏度。
集成BER相關眼圖分析,PCI Express、USB、SATA和其它串行標準測試通過/失敗模板 與其它BERT不同,提供了用戶熟悉的測試結果眼圖,對比特定標準模板,增強調試體驗。
PRBS信號誤碼定位和BER輪廓分析,速率高達26 GB/sec 從BER角度迅速了解信號完整性。誤碼定位功能提供了詳細的BER碼型靈敏度,加快識別確定性BER誤碼與隨機性BER誤碼。
選配抖動地圖,提供了快速抖動分解及DUT輸入準確壓力校準功能。 三角測量技術,為確定長碼型PRBS31抖動構成提供了快速高效的方法。圖形表示使得抖動分析更全面,使用起來更簡單。
選配數字預加重處理器,在碼型發生器提供的數據上實現用戶控制的預加重功能。 使用PCI Express, 10GBASE-KR, SATA, 40GBASE-KR4, 100GBASE-CAUI等標準信號進行測試
選配時鐘恢復單元,提高了高達28.6 Gb/s的時鐘恢復功能 根據高速串行標準和通信系統標準,進行一致性測試和準確的眼圖分析。
