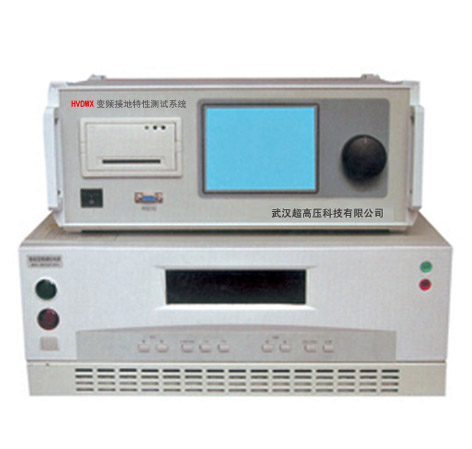

HVDWX變頻接地特性測試系統
名稱：漏電測試儀
品牌：
型號：
簡介：一、概 述 HVDWX變頻接地特性測試系統是我公司與南京航空航天大學、中國礦業大學聯合開發并擁有自主知識產權的新型高智能測試系統。該系統參考了國內外現行各種測量方法的工作原理，吸取了三極法、四極法、大電流法的優點，克服了異頻法的局限性；采用...
申請服務
- 產品介紹
一、概 述
HVDWX變頻接地特性測試系統是我公司與南京航空航天大學、中國礦業大學聯合開發并擁有自主知識產權的新型高智能測試系統。該系統參考了國內外現行各種測量方法的工作原理，吸取了三極法、四極法、大電流法的優點，克服了異頻法的局限性；采用純正弦波變頻電源做為測試功率源，多頻點采集數據，徹底消除了由零序電流、諧波和雜散信號的干擾給測量帶來的誤差。特別適合于大型、超大型接地網接地阻抗及其它參數的測量。該系統功能強大、性能優越、使用方便，目前在國內處于領先水平，是替代進口產品的理想選擇。
二、功能和特點：
1、 全自動變頻測試 只需設置測試電流、測頻范圍等參數，無需人工干預該系統能全自動測試、采集并實時顯示設置頻率范圍內所有頻率點下的接地阻抗、接地電阻的數值，并自動繪制“阻抗－頻率”特性曲線，全面反映接地裝置的接地阻抗特性。（受干擾的頻率點一目了然，數據處理時可有選擇的除去，使測試結果更可靠合理。）
2、 操作方便界面友好 使用“一鍵飛梭”（旋轉鼠標）技術和大屏幕圖形LCD，全中文菜單界面，光標提示操作，方便直觀。
3、 變頻測試接地網的導通阻抗、導通電阻 用變頻電源測試地網導通更接近地網實際工況；與直流法相比可以有效避免地網中直流分量的干擾，作為安全判據更加可靠合理。
4、 變頻測試土壤電阻率 測試源采用變頻隔離電源，“四線法”接線，抗干擾能力極強，可在任意電流、任意頻率下多點選擇測試，數據測試準確可靠。
5、 變頻測試跨步（分布）電壓、接觸電壓 測試源采用變頻隔離電源，可以徹底排除正在運行設備中工作電流的干擾，可在任意電流、任意頻率下多點選擇測試，數據測試準確可靠。
6、 變頻電源采用基于SPWM原理的數字分頻、鎖相、波形反饋技術，純正弦波全隔離輸出，長壽命抗損傷設計，工作穩定可靠。
7、 數據處理先進 內置超大容量存儲器，可存儲1800組測試數據；通過本機RS232標準工業接口可上傳至PC機，運用本公司開發的隨機軟件能自動生成典型的測試報告，便于技術管理和存檔。
8、 自帶微型打印機，可實時打印接地阻抗測試報告、阻抗－頻率特性曲線、地網導通阻抗測試報告、土壤電阻率測試報告、跨步電壓和接觸電壓測試報告。
三、技術參數：
1、 測量范圍：
接 地 阻 抗 0～99.999Ω 接 地 電 阻 0～99.999Ω
地網導通阻抗 0～99.999Ω 地網導通電阻 0～99.999Ω
土 壤 電阻率 0～9999Ω/m 跨 步 電 壓 0.005V～7.50V
接 觸 電 壓 0.005V～7.50V 電 流 0～15 A
頻 率 20.00 HZ～150.00 HZ
電 壓 0～7.5（10）V
2、變頻電源：
輸 出 電 壓 0～150 V（低L） 輸 出 頻 率 38HZ～128HZ
0～300 V（高H） 最大輸出電流 20A
輸 出 容 量 2KVA 波 形 畸變率 ＜1％
3、 系統測量精度：1.0級
4、 工作電源：220 V±10％
5、 使用環境溫度： -10℃～+50℃
