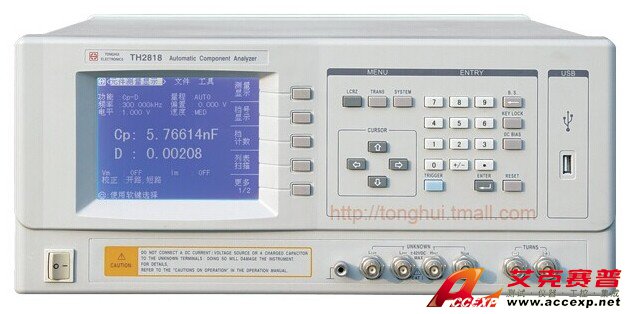

同惠TH2818自動元件分析儀
名稱：LCR測試儀
品牌：
型號：
簡介：同惠TH2818自動元件分析儀產品簡介： 同惠TH2818自動元件分析儀是一種精度高、測試范圍寬、6位測試分辨率的阻抗測量儀器，同惠TH2818自動元件分析儀高達300kHz的測試頻率,以0.01Hz步進任意編程、5mV～2V信號電平及直流...
申請服務
- 產品介紹
同惠TH2818自動元件分析儀產品簡介：
同惠TH2818自動元件分析儀是一種精度高、測試范圍寬、6位測試分辨率的阻抗測量儀器，同惠TH2818自動元件分析儀高達300kHz的測試頻率,以0.01Hz步進任意編程、5mV～2V信號電平及直流內偏置電壓,同惠TH2818自動元件分析儀可滿足生產線質量保證、進貨檢驗及實驗室高精確度測量要求。同惠TH2818自動元件分析儀所提供的HANDLER、GPIB、RS232C接口為儀器使用于元件自動分選系統、與計算機通訊及測試過程記錄提供了條件。
靈活的頻率響應分析
由于不存在理想的電感器、電容器和電阻器，為精確評價一實際元件在某一頻段的實際性能，同惠TH2818自動元件分析儀憑借10mHz分辨率的信號產生能力，同惠TH2818自動元件分析儀可以在任意頻段對元件參數的頻率響應進行準確的分析，尤其可對寬阻抗范圍的低頻陶瓷諧振器的諧振阻抗與反諧振阻抗進行精確的測量。
列表掃描功能
被測器件對某些參數是極為敏感的，使用器件時需完整了解該器件在特定工作條件下的參數變化情況，同惠TH2818自動元件分析儀可對最多達10點的信號頻率，測試電平、直流偏置等測試條件進行列表掃描，每條件下測量結果以列表方式顯示，可清楚地表明元件參數的變化情況，并大大節省了操作者的測量與記錄時間。
同惠TH2818自動元件分析儀的性能特點有：
320×240點陣大型圖形LCD顯示
中英文可選操作界面
頻響曲線繪圖分析功能
30 Ω, 100 Ω 可選信號源輸出阻抗
開路，短路，負載校正功能
10點列表掃描測試功能
內建比較器，10檔分選及計數功能
測試電平監視功能
電壓或電流的自動電平調整功能凈重：9.3kg
20組內部儀器設定可供儲存及讀取
RS232C，HANDLER,GPIB接口
提供0 V、1.5 V、2 V內部直流偏壓
TH1773/TH1775 偏流源控制能力
可選±10 V(±100 mA)
可選USB接口和4G優盤
同惠TH2818自動元件分析儀是一種精度高、測試范圍寬、6位測試分辨率的阻抗測量儀器，同惠TH2818自動元件分析儀高達300kHz的測試頻率,以0.01Hz步進任意編程、5mV～2V信號電平及直流內偏置電壓,同惠TH2818自動元件分析儀可滿足生產線質量保證、進貨檢驗及實驗室高精確度測量要求。同惠TH2818自動元件分析儀所提供的HANDLER、GPIB、RS232C接口為儀器使用于元件自動分選系統、與計算機通訊及測試過程記錄提供了條件。
靈活的頻率響應分析
由于不存在理想的電感器、電容器和電阻器，為精確評價一實際元件在某一頻段的實際性能，同惠TH2818自動元件分析儀憑借10mHz分辨率的信號產生能力，同惠TH2818自動元件分析儀可以在任意頻段對元件參數的頻率響應進行準確的分析，尤其可對寬阻抗范圍的低頻陶瓷諧振器的諧振阻抗與反諧振阻抗進行精確的測量。
列表掃描功能
被測器件對某些參數是極為敏感的，使用器件時需完整了解該器件在特定工作條件下的參數變化情況，同惠TH2818自動元件分析儀可對最多達10點的信號頻率，測試電平、直流偏置等測試條件進行列表掃描，每條件下測量結果以列表方式顯示，可清楚地表明元件參數的變化情況，并大大節省了操作者的測量與記錄時間。
同惠TH2818自動元件分析儀的性能特點有：
320×240點陣大型圖形LCD顯示
中英文可選操作界面
頻響曲線繪圖分析功能
30 Ω, 100 Ω 可選信號源輸出阻抗
開路，短路，負載校正功能
10點列表掃描測試功能
內建比較器，10檔分選及計數功能
測試電平監視功能
電壓或電流的自動電平調整功能凈重：9.3kg
20組內部儀器設定可供儲存及讀取
RS232C，HANDLER,GPIB接口
提供0 V、1.5 V、2 V內部直流偏壓
TH1773/TH1775 偏流源控制能力
可選±10 V(±100 mA)
可選USB接口和4G優盤
| 技術參數 | |||
| 測試參數 | |Z|,|Y|,C,L,X,B,R,G,D,Q,θ，DCR | ||
| Turn-Ratio,Phase | |||
| 測試頻率 | TH2818 | 20Hz-300kHz,分辨率：10mHz,精度：0.01% | |
| 測試電平范圍 | 正常：5mV-2V ,圈數測試：5mV-4V,恒電平：10mV-1V,分辨率：1mV,精度：5% | ||
| 輸出阻抗 | TH2818 | 30Ω，100Ω可選 | |
| 基本準確度 | 0.0005 | ||
| 顯示范圍 | |Z|,R,X | 0.00001Ω-99.9999MΩ | |
| DCR | 1mΩ-99.9999MΩ | ||
| |Y|,G,B | 0.00001μS-99.9999S | ||
| C | 0.00001pF-9.99999F | ||
| L | 0.00001μH-99.9999kH | ||
| D | 0.00001-9.99999 | ||
| Q | 0.01-99999.9 | ||
| θ(DEG) | -179.999°-179.999° | ||
| θ(RAD) | -6.28318 | ||
| Turns-Ratio | 1∶0.01 - 100∶1 | ||
| △% | -20 | ||
| 測量時間（≥1kHz） | 快速：32ms, 中速：90ms, 慢速：650ms | ||
| 等效電路 | 串聯，并聯 | ||
| 量程方式 | 自動，保持 | ||
| 觸發方式 | 內部，手動，外部和總線 | ||
| 平均次數 | 1-255 | ||
| 校正功能 | 開路，短路，負載 | ||
| 內部直流偏置源 | 0V,1.5V,2V， 精度：1% | ||
| 比較器功能 | 10檔分選和檔計數功能 | ||
| 存儲器 | 可保存20組儀器設定值 | ||
| 接口 | RS -232C,HANDLER(選件)，US B(選件,僅TH2818)，GPIB(選件) | ||
