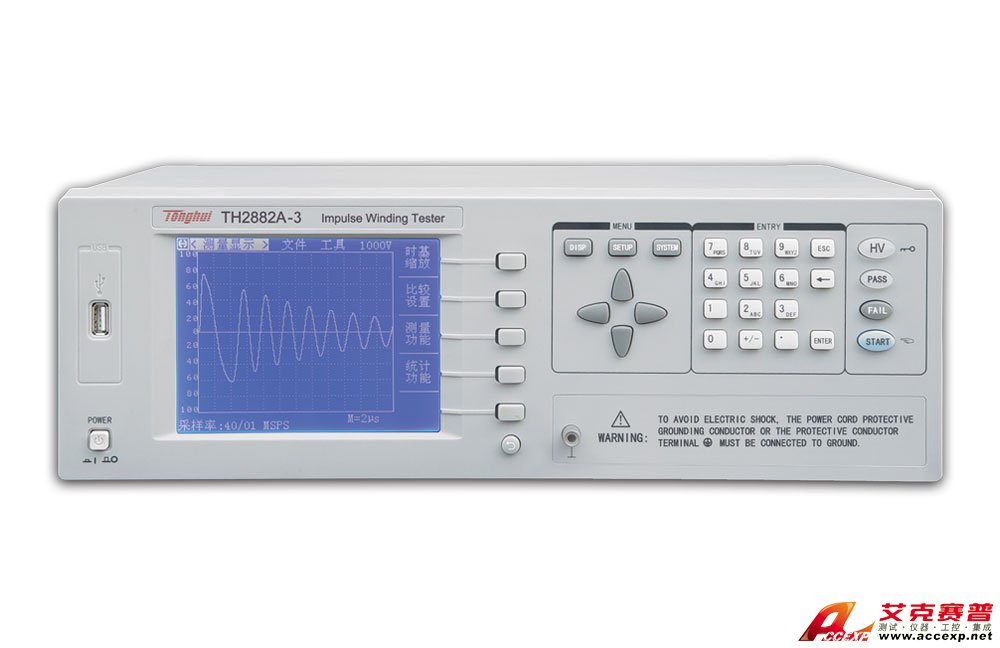

同惠TH2882A-3脈沖式線圈測試儀
名稱：LCR測試儀
品牌：
型號：
簡介：線圈類產品（如變壓器、電機等）由于繞線材料、磁性材料、骨架、加工工藝等因素的影響會產生線圈層間、匝間及引腳間等絕緣性能的降低。 同惠TH2882A-3脈沖式線圈測試儀是采用高速取樣技術研制的新一代線圈類產品絕緣性能的測試儀器，可為大多數線...
申請服務
- 產品介紹
同惠TH2882A-3脈沖式線圈測試儀簡介：
線圈類產品（如變壓器、電機等）由于繞線材料、磁性材料、骨架、加工工藝等因素的影響會產生線圈層間、匝間及引腳間等絕緣性能的降低。
同惠TH2882A-3脈沖式線圈測試儀是采用高速取樣技術研制的新一代線圈類產品絕緣性能的測試儀器，可為大多數線圈類產品提供測試解決方案。
同惠TH2882A-3脈沖式線圈測試儀將標準線圈的采樣波形存儲于儀器中，測試時將被測波形與標準波形比較，根據設定的判據（面積、面積差、相位差、電暈等）以判定被測線圈的優劣。
同惠TH2882A-3脈沖式線圈測試儀儀性能特點：
TH2882A： 單相線圈脈沖式測試 單相電機/電感、變壓器線圈
低電感量：小至10μH ；低能量測試：線圈無損傷
快速判斷線圈絕緣性能：速度達5.5次/秒
四種波形比較方法
最大40MSPS采樣率
320×240點陣圖形LCD顯示
中英文操作界面
可編程的多種觸發方式
電壓、時間和頻率測量功能
Handler, RS-232C, USB host,GPIB(選件) 接口
USB盤可存儲500組標準波形
同惠TH2882A-3脈沖式線圈測試儀儀技術參數：
| 型號 | TH2882A-3 | |
| 輸出脈沖電壓 | 300V-3000V±5%， 50V步進 | |
| 電壓控制方式 | 正常：編程設定測試端開路時電壓恒定：電壓自動控制，不受繞線阻抗影響 | |
| 測試范圍 | 單相 | |
| 脈沖能量 | ≤90milli-焦耳 | |
| 電感量測試范圍 | ≥10μH | |
| 顯示器 | 320×240點LCD屏幕，240×200點波形顯示 | |
| 顯示內容 | 設定參數，標準與被測波形，測量與比較結果 | |
| 波形采樣 | 最大40 MSPS采樣率，8位，960點 | |
| 輸入阻抗 | 10MΩ(電阻分壓器) | |
| 測量速度 | 單相 | 5.5次/秒（波形顯示OFF）,3.3次/秒（波形顯示ON） |
| 顯示波形測量 | 電壓，時間，頻率 | |
| 觸發方式 | 內部/手動（腳控）/外部/總線 | |
| 比較方式 | 面積比較，面積差比較，電暈放電，相位差比較 | |
| 測量重復精度 | ±1% | |
| 判別輸出 | PASS/FAIL 顯示，報警 | |
| 存儲器 | 儀器內部可存儲60組標準波形USB盤可存儲500組標準波形 | |
| 接口 | HANDLER,RS232C,GPIB(選件) | |
其他技術參數請聯系長沙艾克塞普儀器設備有限公司 電話：0731-84284278 傳真：0731-84284278-809
