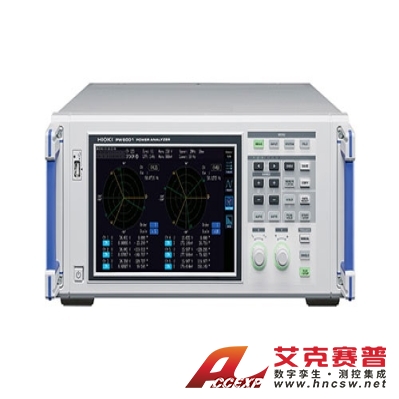

日置HIOKI PW6001 功率分析儀
名稱：電能質量測試儀
品牌：日置HIOKI
型號：PW6001
簡介：日置HIOKI PW6001 功率分析儀 高精度測量馬達、功率轉換效率的功率分析儀為了追求功率轉換效率，高精度、最大12ch的HIOKI功率分析儀● 功率基本精度±0.05％※1 （※1僅指主機精度，但即使加上電流傳感器精度也可達到±0.0...
申請服務
- 產品介紹

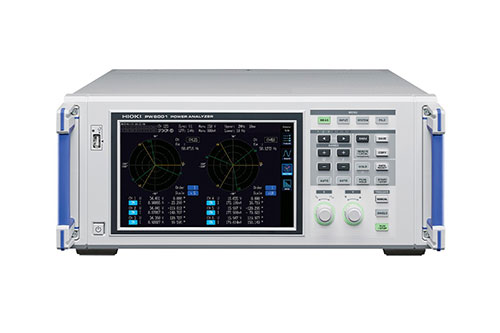

日置HIOKI PW6001 功率分析儀
高精度測量馬達、功率轉換效率的功率分析儀
為了追求功率轉換效率，高精度、最大12ch的HIOKI功率分析儀
● 功率基本精度±0.05％※1 （※1僅指主機精度，但即使加上電流傳感器精度也可達到±0.075%）
● 抗干擾性強且高穩定性（80dB/100kHz的CMRR, ±0.01%/℃的溫度特性）
● 還能準確測量變化大的負載，TrueHD 18bit
● 在保證最高精度的同時達到10ms的更新率（通過專用IC所有測量都是獨立并同時運算）
● 對于準確且穩定的效率測量很重要的一點：DC基本精度±0.07%
● 頻率帶寬 DC 0.1 Hz ~ 2 MHz
● 高速采樣 18 bit，5 MS/s，實現可靠的頻率分析
● 最大12ch※2，實時連接2臺的同步功能
※2 6ch機型使用光連接線（最長500m）連接2臺，可以同步數據和波形。
● 無需示波器的波形分析，馬達分析專用觸發
● 帶寬1.5MHz，最大100次的寬頻諧波分析
● 通過藍牙?無線技術兼容的適配器，將測量值傳輸至日置的數據采集儀（兼容 LR8410 Link）
基本參數
| 測量線路 | 單相2線，單相3線，三相3線，三相4線 |
|---|---|
| 輸入通道數 | 最大6ch，電壓/電流同時單位是1ch （電壓測量部分：光絕緣輸入，電流測量部分：通過電流傳感器絕緣輸入） |
| 測量項目 | 電壓（U）、電流（I）、有功功率（P）、視在功率（S）、無功功率（Q）、功率因數（λ）、相位角（φ）、頻率（f）、效率（η）、損失（loss）、電壓紋波率（Urf）、電流紋波率（Irf）、電流累積（Ih）、功率累積（WP）、電壓峰值（Upk）、電流峰值（Ipk） |
| 諧波測量：諧波有功功率等，運算次數從2～100次中選擇 | |
| 波形記錄：電壓電流波形/馬達脈沖：平時5MS/s，馬達波形：50kS/s，16bit 記錄容量：1MW×（電壓+電流）× ch數 + 馬達波形 | |
| 馬達分析（僅限PW6001-11~-16）：電壓、扭矩、轉數、頻率、轉差率、馬達效率 | |
| 測量量程 | 電壓：6 V～1500 V, 8檔量程 |
| 電流(Probe1): 400 mA～1 kA（量程根據電流傳感器而變） | |
| 電流(Probe2): 100 mA～50 kA（量程根據電流傳感器而變） | |
| 功率：2.40000W～4.50000MW（根據電壓、電流傳感器而定） | |
| 頻率：0.1 Hz～2 MHz | |
| 基本精度 | 電壓 : ±0.02% rdg. ±0.02% f.s. 電流 : ±0.02% rdg. ±0.02% f.s. 功率 : ±0.02% rdg. ±0.03% f.s. |
| 同步頻率范圍 | 功率測量：0.1 Hz～2 MHz 諧波測量：45 Hz～66 Hz（IEC標準模式），0.1 Hz～300 kHz（寬頻模式） |
| 頻率帶寬 | DC, 0.1 Hz?2 MHz |
| 數據保存間隔 | 間隔10ms~，從含諧波測量值在內的所有測量值中任意選擇，可保存至內存或U盤中 |
| 接口 | U盤、LAN、GP-IB、RS-232C、外部控制、2臺同步 |
| 電源 | AC 100 V～240 V, 50Hz/60 Hz, 200 VA |
| 體積及重量 | 430 W × 177 H × 450 D mm, 14kg (PW6001-16時) |
| 附件 | 使用說明書×1，電源線×1，D-sub25針連接頭×1（僅限PW6001-1x） |
