IDEAL 61-825 電能質量分析儀
名稱：電能質量測試儀
品牌：
型號：
簡介：IDEAL 61-825 電能質量分析儀是基于61-806電力諧波分析儀的又一電能質量分析儀。 IDEAL 61-825 電能質量分析儀可即時讀取測試結果，包括：數據列表、柱形圖甚至單個波形，電力諧波分析儀便于解析現場數據工作 IDEAL ...
申請服務
- 產品介紹
IDEAL 61-825 電能質量分析儀是基于61-806電力諧波分析儀的又一電能質量分析儀。
IDEAL 61-825 電能質量分析儀可即時讀取測試結果，包括：數據列表、柱形圖甚至單個波形，電力諧波分析儀便于解析現場數據工作
IDEAL 61-825 電能質量分析儀詳細說明：
●干擾測試程序
●檢測電壓中斷、跌落、削頂、毛刺等干擾事件
●電力諧波分析儀可設置記錄不同干擾類型的靈敏度
●報告檢測到的干擾數量
●電力諧波分析儀用于在不同設備安裝點，檢查開關負載所產生的影響
●配合PC機分析軟件，能“透視”電力系統：評估波形、顯示干擾、對比帶有●干擾的三相波形
●閃變測試程序
●研究系統中的閃變事件，通過分析軟件對即時值、Pst和Plt值進行后期分析
●可設置計量閃變與電能的時間
●同屏顯示所有閃變參數
●用于確定導致員工工作效率的視覺疲勞等級
●研究電壓波動情況
●可選程序
●電能檢查程序
●計量電子式或機械式電能表精度
●電力諧波分析儀無需連接負責即可測試表計精度
●測試時間只需30秒
●檢測有功或無功電能表誤差
●同屏設置誤差百分比
●電力諧波分析儀可選記錄4000個事件
●顯示數字表格
●電力諧波分析儀可輸出.bmp格式圖片
●電力諧波分析儀用于現場校驗表計，對每個測量點建立詳細報告
●檢測超過1％的電能/功率計誤差
●發現竊電行為
●可選度數器
●電力諧波分析儀適用于LED顯示的電子式電能表
●電力諧波分析儀適用于機械表的光纖數據線
●連接分析儀的通信/電源線
●測量超過1us的計量脈沖
●防震塑料外殼
●外形尺寸：61×41×26mm（保含記錄器、分流器、分析程序及PC分析軟件）
●漏電流檢測程序
●電力諧波分析儀使用互感器，測量最大10A對地泄放電流
●電力諧波分析儀可通過鉗形適配器測量
●電力諧波分析儀可通過對地泄放電流互感器測量
●測量范圍1mA－1A，以及20mA－10A
●采用高頻濾波器防止系統開關影響
●測量每周期（20ms）內有效值
●按預設采樣周期連續測量并記錄
●記錄周期可1s－100s間任意設置
●通過電壓降確定觸發門限
●通過對地泄放電流等級確定觸發門限
●用于確定繼電保護觸發門限
●自動檢測分析對地泄放電流
IDEAL 61-825 電能質量分析儀技術指標：
功率與能量測量：
有功功率（kW） 視在功率（VA）
感性無功功率（kvarL） 容性無功功率（kvarC）
功率因數（PF） 頻率（Hz）
有功電能，千瓦時（kWh） 無功電能（kvarhL，kvarhC），每小時無功功率
可選程序：
擾動 檢查儀表
快速檢查
諧波測量：
總諧波含量（％THD） 51次諧波因數分解
61-815&61-825測量精度:
測量范圍 精度
交流電壓 20-600V（相線-零線）
20-866V（相線-相線） 0.5%
0.5%
交流電流 10-1000A（使用電流鉗形適配器） 1.0%
有功功率 866KW（使用電流鉗形適配器） 1.0%
無功功率 866KWar（使用電流鉗形適配器） 1.0%
功率因數 0.5-1.0 1.0%

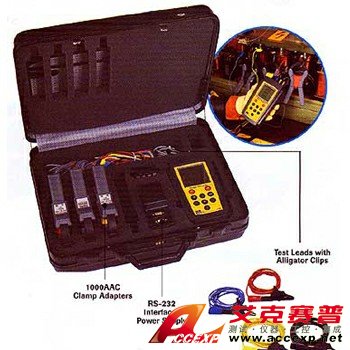

820系列電能分析儀配置表:
部件名稱 61-825 61－825－2K
815型分析儀 √ √
1000A交流鉗形適配器（3把） √
200/2000A交流鉗形適配器（3把） √
100A交流鉗形適配器（1把）
帶鱷魚夾的測試線（4根） √ √
電源/RS232接口及通信線 √ √
PowerVision分析軟件 √ √
工具箱 √ √
選配件
61-811 1000AAC電流鉗（1套3支）
61-813 100AAC中性線電流鉗（1套1支）
61-814 5AAC電流鉗（1套1支）
61-810 200/2000AAC電流鉗（1套3支）
61-457 200/2000/20000AAC柔性電流適配器（1套3支）
IDEAL 61-825 電能質量分析儀產品特點：
1000A三個電流鉗頭（61-825標準配置） 帶有計算機接口及應用程序
51次諧波因數分析 1MB數據存儲
真有效值測量 紀錄時間可達1個月
單相或三相測量 隨機附帶能量與諧波分析程序
4個電流測試通道（61-815為三個電流通道） 隨機附帶PowerVisionTM分析程序
4個電壓測試通道 隨機附帶交互式演示CD
最大/最小/平均值測量 可選F：FO存儲器
用戶自定義數據采集功能 智能電流充電系統
可編程觸發點與觸發時間 開始/停止 手持輕型，便攜設計
帶有背光/實時時鐘 系統設置便捷
160×160點陣液晶屏幕 便于使用的按鍵操作
可自動關閉屏幕顯示，機器仍可以正常運行 隨機配置便攜箱，方便現場的使用。
