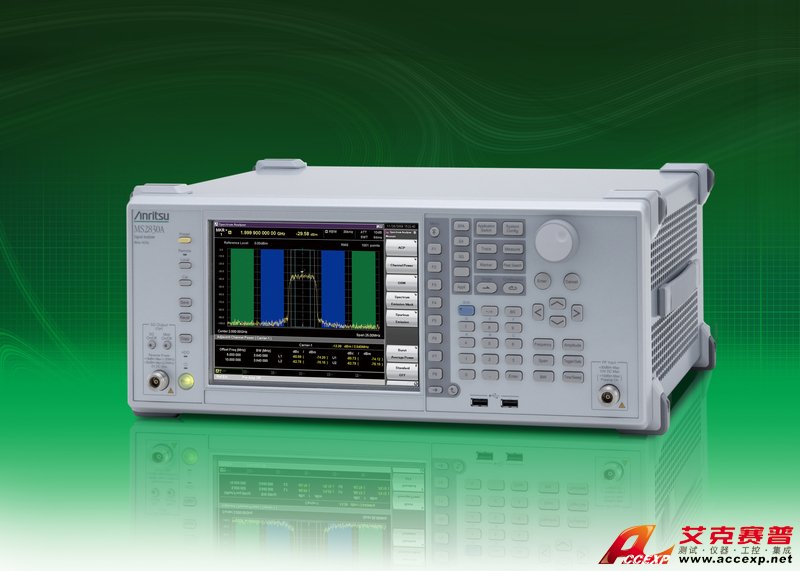

ANRITSU MS2830A信號頻譜分析儀
名稱：頻譜分析儀
品牌：
型號：
簡介：ANRITSU MS2830A信號頻譜分析儀支持高測量速度并且性能優越、成本低廉。 ANRITSU MS2830A頻譜分析儀具備世界最佳的測量速度和 –153 dBm 的平均噪音電平，+15 dBm 的三階交調失真 (TOI) 以及 ±0....
- 產品介紹
ANRITSU MS2830A信號頻譜分析儀支持高測量速度并且性能優越、成本低廉。 ANRITSU MS2830A頻譜分析儀具備世界最佳的測量速度和 –153 dBm 的平均噪音電平，+15 dBm 的三階交調失真 (TOI) 以及 ±0.3 dB（典型值）總電平精準度，ANRITSU MS2830A射頻性能堪比高端儀器。
ANRITSU MS2830A信號頻譜分析儀可以是單個頻譜分析儀，也可以是復雜的醫療測量解決方案，從而以最低成本實現永不過時的可擴展性。 出色的成本性能將提高您的 R&D 效率和生產線利潤。
業界最佳測試速度
ANRITSU MS2830A頻譜分析儀提供優異的射頻性能且價格低廉
靈活的 SA 解決方案以及集成 SG 和 SA 解決方案
110 W 的低能耗功率，降低了 70 % 的功耗和 CO2 排放
ANRITSU MS2830A信號頻譜分析儀總電平精準度： ±0.3 dB（典型值） （包括 ATT 開關偏離 + 頻率響應）
三階交調失真 (TOI)： +15 dBm
平均噪音電平 (DANL)： -153 dBm/Hz
相鄰信道耗散功率 (ACLR)： -78 dBc（W-CDMA；噪音消除功能 ON）
SSB 相噪（@500 MHz，10 kHz 偏差）： -120 dBc/Hz（典型值） （選件）
| 項目 | Specifications | |
| 頻率 | 頻率范圍 | 9 kHz ~ 3.6 GHz (MS2830A-040) 9 kHz ~ 6 GHz (MS2830A-041) 9 kHz ~ 13.5 GHz (MS2830A-043) |
| SSB 相噪 (500 MHz) |
+18º 至 +28ºC -115 dBc/Hz（100 kHz 偏差） -133 dBc/Hz（1 MHz 偏差） |
|
| 常規 | 尺寸和重量 | 426 (W)× 177 (H)× 390 (D) mm（表面突起除外） ≤13.5 kg（包括 MS2830A-040/041 和 MS2830A-020/021，其他選件除外） |
| 項目 | 規格 | |
| 頻率 | 分辨率帶寬 (RBW) | 設置范圍： 1 Hz ~ 3 MHz（以 1-3 的順序）、50 kHz、5 MHz、10 MHz、20 MHz、31.25 MHz |
| 振幅 | 顯示的平均噪音電平 (DANL) | 監測器 = 樣本，VBW = 1 Hz（視頻平均）, 輸入衰減器 0 dB，+18º 至 +28ºC 不含 MS2830A-008，或前置放大器： 斷開 -134 dBm/Hz (100 kHz) -144 dBm/Hz (1 MHz) -153 dBm/Hz (30 MHz ≤ f < 1 GHz) -151 dBm/Hz (1 GHz ≤ f ≤ 2.4 GHz) -149 dBm/Hz (2.4 GHz < f ≤ 3.5 GHz) -146 dBm/Hz (3.5 GHz < f ≤ 6 GHz), [MS2830A-041/043] -142 dBm/Hz (6 GHz < f ≤ 13.5 GHz), [MS2830A-043] |
| 總絕對振幅精準度 | +18º 至 +28ºC ±0.5 dB （300 kHz ≤ f < 4 GHz，頻帶模式： 標準） (300 kHz ≤ f < 3.5 GHz，頻帶模式： 突波） ± 1.8 dB (4 GHz ≤ f ≤ 13.5 GHz，頻帶模式： 標準） (3.5 GHz ≤ f ≤ 13.5 GHz，頻帶模式： 寄生） |
|
| 寄生響應 | 兩音三階 交調失真 |
+18º 至 +28ºC， ≥300 kHz 分離 不含 MS2830A-008，或前置放大器： 斷開，混頻器輸入電平： -15 dBm（單波） TOI = +12 dBm (30 MHz ≤ f < 300 MHz) TOI = +15 dBm (300 MHz ≤ f < 3.5 GHz) TOI = +14 dBm (3.5 GHz ≤ f ≤ 6 GHz) TOI = +10 dBm (6 GHz < f ≤ 13.5 GHz) |
| 項目 | 規格 | |
| 常規 | 追蹤模式 | 頻譜，功率與時間，頻率與時間，CCDF，頻譜圖 |
| 分析帶寬 | 1 kHz ~ 10 MHz（以 1-2.5-5 的順序），[包含 MS2830A-006] 1 kHz ~ 25 MHz（以 1-2.5-5 的順序），31.25MHz，[包含 MS2830A-005] |
|
| 采樣率 | 2 kHz ~ 20 MHz（以 1-2.5-5 的順序），[包含 MS2830A-006] 2 kHz ~ 50 MHz（以 1-2-5 的順序），[包含 MS2830A-005] |
|
| 最長捕捉時間 | 2 s 至 2000 s（取決于分析帶寬） | |
| 頻譜 顯示 功能 |
分辨率帶寬 (RBW) | 設置范圍： 1 Hz ~ 1 MHz（以 1-3 的順序） |
| 顯示平均噪音電平 (DANL) | +18º 至 +28ºC 不含 MS2830A-008，或包含 MS2830A-008，前置放大器： 斷開 -131.5 dBm/Hz (100 kHz) -141.5 dBm/Hz (1 MHz) -150.5 dBm/Hz (30 MHz ≤ f < 1 GHz) -148.5 dBm/Hz (1 GHz ≤ f < 2.4 GHz) -146.5 dBm/Hz (2.4 GHz ≤ f ≤ 3.5 GHz) -143.5 dBm/Hz (3.5 GHz < f ≤ 6 GHz), [MS2830A-041/043] -139.5 dBm/Hz (6 GHz < f ≤ 13.5 GHz), [MS2830A-043] |
|
| 總絕對振幅精準度 | +18º 至 +28ºC ±0.5 dB (300 kHz ≤ f < 4 GHz，頻帶模式： 標準） (300 kHz ≤ f < 3.5GHz，頻帶模式： 突波） ± 1.8 dB （4 GHz ≤ f ≤ 13.5 GHz，頻帶模式： 標準） （3.5 GHz ≤ f ≤ 13.5 GHz，頻帶模式： 寄生） |
|
| 測量功能 | 相鄰信道功率 (ACP)，信道功率，占用帶寬 (OBW)， 頻譜波罩 (SEM) |
|
| 數字化功能 | 捕捉到的波形數據（每 32 位，浮點二進制類型）保存至內部硬盤或者輸出至外部設備 | |
| 項目 | 規格 | |
| 頻率 | 范圍 | 250 kHz ~ 3.6 GHz [MS2830A-020] 250 kHz ~ 6 GHz [MS2830A-021] |
| 分辨率 | 0.01 Hz | |
| 輸出電平 | 設置范圍 | -40 至 +20 dBm (>25 MHz), -40 至 +2 dBm (≤25 MHz) [不含 MS2830A-022] -136 至 +15 dBm (>25 MHz), -136 至 -3 dBm (≤25 MHz) [包含 MS2830A-022] |
| 輸出電平精準度 | +18º 至 +28ºC 不含 MS2830A-022 ±0.5 dB（典型值，25 MHz < f < 375 MHz）-40 ≤ p ≤ +9 ±0.5 dB (375 MHz ≤ f ≤ 3.6 GHz) -40 ≤ p ≤ +9 ±0.8 dB (>3.6 GHz) -40 ≤ p ≤ +4 包含 MS2830A-022 ±0.5 dB（典型值，100 MHz ≤ f < 375 MHz）-110 ≤ p ≤ +4 ±0.5 dB (375 MHz ≤ f ≤ 3.6 GHz) -110 ≤ p ≤ +4 ±0.8 dB (>3.6 GHz) -110 ≤ p ≤ -1 ±1.0 dB (100 MHz ≤ f ≤ 3.6 GHz) -120 ≤ p < -110 ±1.0 dB（典型值，100 MHz ≤ f ≤ 3.6 GHz）-127 ≤ p < -120 ±2.5 dB（典型值，>3.6 GHz）-127 ≤ p < -110 |
|
| 線性度 | 18º 至 28ºC, CW 不含 MS2830A-022，參考值 -10 dBm 輸出 ±0.2 dB（典型值，≤3.6 GHz）-40 ≤ p ≤ -10 ±0.3 dB（典型值，>3.6 GHz）-40 ≤ p ≤ -10 |
|
| 任意波形發生器 | 波形分辨率 | 14/15/16 位 |
| 內部基帶參考時鐘 | 范圍： 20 kHz ~ 160 MHz，分辨率： 0.001 Hz | |
| 波形存儲器 | 64 M 采樣 256 M 采樣 (MS2830A-027) ANRITSU MS2690A |
|
| 射頻調制帶寬 | 120 MHz（預先安裝的基帶發生器） | |
| Configuration Guide | MS2830A Signal Analyzer Configuration Guide | |
| Hardware | MS2830A | Main frame |
| MS2830A-040 | 3.6 GHz Signal Analyzer | |
| MS2830A-041 | 6 GHz Signal Analyzer | |
| MS2830A-043 | 13.5 GHz Signal Analyzer | |
| MS2830A-002 | High Stability Reference Oscillator | |
| MS2830A-005 | Analysis Bandwidth Extension to 31.25 MHz | |
| MS2830A-006 | Analysis Bandwidth 10 MHz | |
| MS2830A-008 | Preamplifier | |
| MS2830A-010 | Phase Noise Measurement Function | |
| MS2830A-011 | 2ndary HDD | |
| MS2830A-020 | 3.6 GHz Vector Signal Generator | |
| MS2830A-021 | 6 GHz Vector Signal Generator | |
| MS2830A-022 | Low Power Extension for Vector Signal Generator | |
| MS2830A-027 | ARB Memory Upgrade 256 Msa for Vector Signal Generator | |
| MS2830A-028 | AWGN | |
| MS2830A-062 | Low Phase Noise Performance | |
| Software (Measurement software for Signal Analyzer) |
MX269010A | Mobile WiMAX Measurement Software |
| MX269011A | W-CDMA/HSPA Downlink Measurement Software | |
| MX269012A | W-CDMA/HSPA Uplink Measurement Software | |
| MX269013A | GSM/EDGE Measurement Software | |
| MX269013A-001 | EDGE Evolution Measurement Software | |
| MX269015A | TD-SCDMA Measurement Software | |
| MX269017A | Vector Modulation Analysis Software | |
| MX269020A | LTE Downlink Measurement Software | |
| MX269021A | LTE Uplink Measurement Software | |
| MX269022A | LTE TDD Downlink Measurement Software | |
| MX269024A | CDMA2000 Forward Link Measurement Software | |
| MX269026A | EV-DO Forward Link Measurement Software | |
| Software (Software for waveform pattern generation for vector signal generator) |
MX269901A | HSDPA/HSUPA IQproducer |
| MX269902A | TDMA IQproducer | |
| MX269904A | Multi-Carrier IQproducer | |
| MX269905A | Mobile WiMAX IQproducer | |
| MX269908A | LTE IQproducer | |
| MX269910A | LTE TDD IQproducer | |
| Warranty service | MS2830A-ES210 | 2 years Extended Warranty Service |
| MS2830A-ES310 | 3 years Extended Warranty Service | |
| MS2830A-ES510 | 5 years Extended Warranty Service | |
