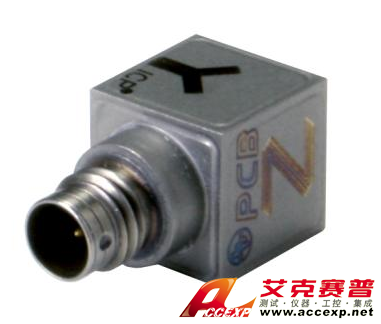

美國PCB 356A43 微型壓電三軸加速度傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 356A43 微型壓電三軸加速度傳感器特性： 靈敏度：（10％）10毫伏/克（1.02毫伏/（米/秒）） 測量范圍：500克PK（4905米/秒峰） 寬帶解決方案：0.0008克均方根（0.008米/秒RMS） 頻率范圍：（+/...
申請服務
- 產品介紹
靈敏度：（±10％）10毫伏/克（1.02毫伏/（米/秒²））
測量范圍：±500克PK（±4905米/秒²峰）
寬帶解決方案：0.0008克均方根（0.008米/秒²RMS）
頻率范圍：（+/- 5％）0.7〜7000赫茲
電氣連接：1 / 4-28 4針
| 美國PCB 356A43 微型壓電三軸加速度傳感器性能 | |||
| 靈敏度（±10％） | 10毫伏/ G | 1.02毫伏/（米/秒²） | |
| 測量范圍 | ±500克PK | ±4905米/秒²PK | |
| 頻率范圍（±5％） | 0.7到7000赫茲 | 0.7到7000赫茲 | |
| 頻率范圍（+/- 10％） | 0.4〜10000赫茲 | 0.4〜10000赫茲 | |
| 諧振頻率 | ≥30千赫 | ≥30千赫 | |
| 寬帶解決方案（1〜10000赫茲） | 0.0008克有效值 | 0.008米/秒²RMS | [1] |
| 非線性 | ≤1％ | ≤1％ | [2] |
| 橫向靈敏度 | ≤6％ | ≤6％ | |
| TEDS規定（每IEEE 1451.4） | 是 | 是 | |
| 環境的 | |||
| 過載限制（沖擊） | ±5000克PK | ±49050米/秒²PK | |
| 溫度范圍（工作） | -65至250°F。 | -54至121℃ | |
| 溫度響應 | 見圖 | 見圖 | [1] |
| 基座應變靈敏度 | 0.001克/με | 0.01（米/秒²）/με | [1] |
| 電動 | |||
| 激勵電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流激勵 | 2至20毫安 | 2至20毫安 | |
| 輸出阻抗 | ≤200歐姆 | ≤200歐姆 | |
| 輸出偏壓 | 8至12伏直流 | 8至12伏直流 | |
| 放電時間常數 | 0.8至2.4秒 | 0.8至2.4秒 | |
| 穩定時間（10內偏置％） | ≤5秒 | ≤5秒 | |
| 頻譜噪聲（1赫茲） | 300微克/√Hz的 | 2943（微米/秒2）/√Hz的 | [1] |
| 頻譜噪聲（10赫茲） | 50微克/√Hz的 | 491（微米/秒2）/√Hz的 | [1] |
| 頻譜噪聲（100赫茲） | 35微克/√Hz的 | 343（微米/秒2）/√Hz的 | [1] |
| 頻譜噪音（1千赫） | 8微克/√Hz的 | 79（微米/秒2）/√Hz的 | [1] |
| 物理 | |||
| 傳感元件 | 陶瓷的 | 陶瓷的 | |
| 傳感幾何 | 剪斷 | 剪斷 | |
| 外殼材料 | 鈦 | 鈦 | |
| 封口 | 密閉 | 密閉 | |
| 尺寸 - 高度 | 0.4 | 10.2毫米 | |
| 尺寸 - 長 | 0.4 | 10.2毫米 | |
| 尺寸 - 寬 | 0.4 | 10.2毫米 | |
| 重量 | 0.15盎司 | 4.2克 | [1] |
| 電連接器 | 1 / 4-28 4針 | 1 / 4-28 4針 | |
| 電氣連接位置 | 側 | 側 | |
| 安裝 | 膠粘劑 | 膠粘劑 | |
