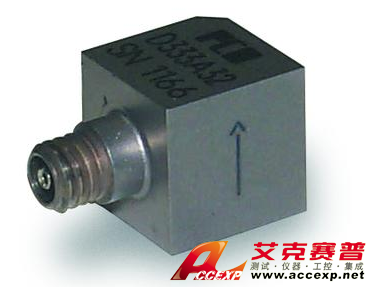

美國PCB 333B32 結構測試傳感器
申請服務
- 產品介紹
靈敏度：（±10％）100毫伏/克（10.2毫伏/（米/秒²））
測量范圍：±50克PK（±490米/秒²峰）
寬帶解決方案：0.00015克均方根（0.0015米/秒²RMS）
頻率范圍：（±5％時）0.5至3000赫茲
安裝：膠粘劑
| 美國PCB 333B32 結構測試傳感器性能 | |||
| 靈敏度（±10％） | 100毫伏/ g的 | 10.2毫伏/（米/秒²） | |
| 測量范圍 | ±50克PK | ±490米/秒²PK | |
| 頻率范圍（±5％） | 0.5到3000赫茲 | 0.5到3000赫茲 | |
| 諧振頻率 | ≥40千赫 | ≥40千赫 | |
| 相位響應（±5°）（70°F [21°C]） | 2 3000赫茲 | 2 3000赫茲 | |
| 寬帶解決方案（1〜10000赫茲） | 0.00015克有效值 | 0.0015米/秒²RMS | [2] |
| 非線性 | ≤1％ | ≤1％ | [1] |
| 橫向靈敏度 | ≤5％ | ≤5％ | |
| 環境的 | |||
| 過載限制（沖擊） | ±5000克PK | ±49000米/秒²PK | |
| 溫度范圍（工作） | 0至+150°F | -18至+66℃， | |
| 溫度響應 | 見圖表％/°F | 見圖表％/°F | [2] |
| 基座應變靈敏度 | 0.01克/με | 0.1（米/秒²）/με | [2] |
| 電動 | |||
| 激勵電壓 | 18至30 VDC | 18至30 VDC | |
| 恒流激勵 | 2至20毫安 | 2至20毫安 | |
| 輸出阻抗 | ≤300歐姆 | ≤300歐姆 | |
| 輸出偏壓 | 7至12伏直流 | 7至12伏直流 | |
| 放電時間常數 | 1.0到3.0秒 | 1.0到3.0秒 | |
| 頻譜噪聲（10赫茲） | 11微克/√Hz的 | 110（微米/秒2）/√Hz的 | [2] |
| 頻譜噪聲（100赫茲） | 3.4微克/√Hz的 | 33（微米/秒2）/√Hz的 | [2] |
| 頻譜噪音（1千赫） | 1.4微克/√Hz的 | 14（微米/秒2）/√Hz的 | [2] |
| 物理 | |||
| 重量 | 0.14盎司 | 4.0克 | [2] |
| 傳感元件 | 陶瓷的 | 陶瓷的 | |
| 傳感幾何 | 剪斷 | 剪斷 | |
| 外殼材料 | 鈦 | 鈦 | |
| 封口 | 密閉 | 密閉 | |
| 尺寸 - 長 | 0.63 | 16.0毫米 | |
| 尺寸 - 寬 | 0.4 | 10.2毫米 | |
| 電連接器 | 10-32同軸插孔 | 10-32同軸插孔 | |
