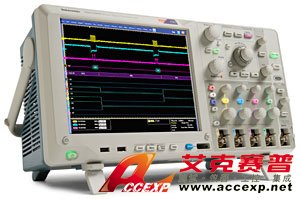

Tektronix DPO5054 500MHz,5GS/s,12.5MRecord Length示波器

名稱:示波器

品牌:

型號:

簡介:Tektronix DPO5054示波器簡便地搜索、標記和導航長記錄長度,找到事件發生的所有時點。 53種自動測量、測量統計、直方圖和高級波形數學運算,分析設備。 Tektronix DPO5054示波器自動觸發、解碼和搜索功能,迅速調試并...

  • 產品介紹

Tektronix DPO5054示波器簡便地搜索、標記和導航長記錄長度,找到事件發生的所有時點。
53種自動測量、測量統計、直方圖和高級波形數學運算,分析設備。
Tektronix DPO5054示波器自動觸發、解碼和搜索功能,迅速調試并行總線。高達60.6 ps的定時分辨率,捕獲快速跳變。
自動觸發、解碼和搜索功能,迅速調試常見串行總線– I2C, SPI, RS-232/422/485/UART, USB2.0。
Tektronix DPO5054示波器標配抖動和眼圖分析及十幾種電源分析、存儲器分析等選配軟件包,把示波器轉換成專用應用儀器。
標配4只探頭,提供了業內最佳的4pF電容負荷,保證準確測量。
Tektronix DPO5054示波器在一臺儀器上分析模擬信號和數字信號,在系統級調試復雜的設計。
Tektronix DPO5054示波器專有的FastAcq™技術,迅速發現毛刺和偶發事件。>250,000波形/秒的最大捕獲速率,快速顯示難檢異常事件。
350多種觸發組合,包括建立時間/保持時間觸發、串行數據包觸發和并行數據觸發,迅速捕獲異常信號。

Vertical System Analog Channels
Input Channels Analog Bandwidth (–3 dB): 500 MHz
Calculated Rise Time: 700 ps
DC Gain Accuracy ±1.5%, derated at 0.10%/°C above 30°C
Bandwidth Limits Depending on instrument model: 1GHz, 500MHz, 350MHz, 250MHz, and 20MHz
Input Coupling AC, DC
Input Impedance 1 MΩ ±1%, 50 Ω ±1%
Input Sensitivity 1 MΩ: 1 mV/div to 10 V/div
50 Ω: 1 mV/div to 1 V/div
Vertical Resolution 8 bits (11 bits with Hi Res)
Max Input Voltage, 1 MΩ 300 VRMS CAT II, with peaks ≤ ±425 V
For <100 mV/div derate at 20 dB/decade above 100 kHz to 30 VRMS at 1 MHz, 10 dB/decade above 1 MHz
For ≥100 mV/div derate at 20 dB/decade above 3 MHz to 30 VRMS at 30 MHz, 10 dB/decade above 30 MHz
Max Input Voltage, 50 Ω 5 VRMS, with peaks ≤ ±20 V
Position Range ±5 divisions
Delay between any Two Channels
(Typical)
≤100 ps (50 Ω, DC coupling and equal V/div at or above 10 mV/div)
Offset Range
Range 1MΩ 50Ω
1mV/div to 50mV/div ±1V ±1V
50.5 mV/div to 99.5 mV/div ±0.5V ±0.5V
100 mV/div to 500 mV/div ±10V ±10V
505 mV/div to 995 mV/div ±5V ±5V
1 V/div to 5 V/div ±100V ±5V
5.05 V/div to 10 V/div ±50V n/a
Offset Accuracy ±(0.005 × |offset – position| + DC Balance)
Note: Both position and constant offset term must be converted to volts by multiplying by the appropriate volts/div term
Channel-to-Channel Isolation
(Any two channels at equal
Vertical Scale settings) (Typical)
≥100:1 at ≤100 MHz and ≥30:1 at >100 MHz up to the rated BW
Horizontal System Analog Channels
Maximum Sample Rate (All channels) 5 GS/s
Maximum Record Length (All channels) Standard Config. 12.5M points
With Option 2RL 25M
With Option 5RL 50M
With Option 10RL 125M
Maximum Equivalent Time Sampling Rate 400 GS/s
Maximum Duration at Highest Sample Rate 25 ms
Time Base Range 250 ps/div to 1000 s/div
Time Resolution (in ET/IT mode) 2.5 ps/div
Time Base Delay Time Range –5 divisions to 5000 s
Channel-to-Channel Deskew Range ±75 ns
Time Base Accuracy ±5 ppm over any ≥1 ms interval
Trigger Jitter (RMS) ≤10 psRMS for Edge trigger type
≤100 psRMS for all Non-edge trigger types
