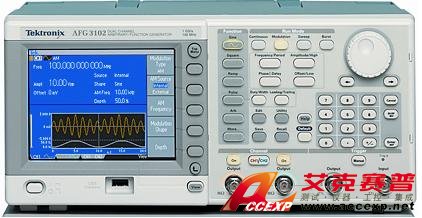

Tektronix AFG3102任意波形函數發生器
名稱：信號發生器
品牌：
型號：
簡介：Tektronix AFG3102任意波形函數發生器12 種不同的標準波形，同時以高采樣速率生成長達128K的任意波形。Tektronix AFG3102任意波形函數發生器在脈沖波形上可以單獨設置上升沿和下降沿時間。可以將外部信號連接，并疊...
申請服務
- 產品介紹
Tektronix AFG3102任意波形函數發生器12 種不同的標準波形，同時以高采樣速率生成長達128K的任意波形。Tektronix AFG3102任意波形函數發生器在脈沖波形上可以單獨設置上升沿和下降沿時間?？梢詫⑼獠啃盘栠B接，并疊加到輸出信號中。雙通道型號輸出可生成兩個完全相同或截然不同的信號。所有儀器的時基都非常穩定，年偏移量僅±1ppm。
Tektronix AFG3102任意波形函數發生器帶寬：25MHz、100MHz或240MHz正弦波形
·任意波形：14位垂真分辨率
Tektronix AFG3102任意波形函數發生器采樣速率：250MS/s、1GS/s 或2GS/s
·高達4個128K存儲深度
·5.6" 顯示器使您對設置和波形充滿信心
Tektronix AFG3102任意波形函數發生器多語言和直觀操作可節省設置時間
·脈沖波形邊沿時間可調整
|
通道數 |
1/2
|
|
標準波形 |
正弦波、方波、脈沖波、鋸齒波、三角波、sin(x)/x、指數上升/衰減、高斯、洛侖茲、半正矢、直流、噪聲 |
|
正弦波： |
1mHz～100MHz |
|
幅度平坦度(1 Vp-p)： |
|
|
<5 MHz |
±0.15 dB |
|
諧波失真(1 Vp-p)： |
|
|
1 mHz～0 kHz |
<–60 dBc |
|
THD（直流～20 kHz、1Vp-p） |
<0.2% |
|
雜波(Spurious) (1 Vp-p)： |
|
|
1 mHz 到1 MHz |
<–60 dBc |
|
方波 |
1 mHz～50 MHz |
|
上升/下降時間 |
≤5ns |
|
脈沖波形 |
1 mHz～50 MHz |
|
脈沖寬度 |
8 ns～999 s |
|
邊沿躍遷時間 |
5 ns～625 s |
| 占空比 |
0.1%～99.9%
|
|
其他波形 |
1 mHz～1 MHz |
|
噪聲帶(–3dB) |
100 MHz |
|
直流（輸入50 Ω） |
–5V～+5 V |
|
任意波形 |
1 mHz～50 MHz |
|
非易失存儲器 |
4 個波形 |
|
存儲器：采樣速率 |
16 K～128 K: 250 MS/s |
|
垂直分辨率 |
14 位 |
|
幅度（輸入50 Ω） |
20 mVp-p～10 Vp-p |
|
精度 |
±（ 設置的1% ±1 mV） |
|
偏置 |
±5 Vpk交流+直流 |
| 接口(標配) |
GPIB、LAN 10Base-T/100Base-TX、USB 1.1
|
